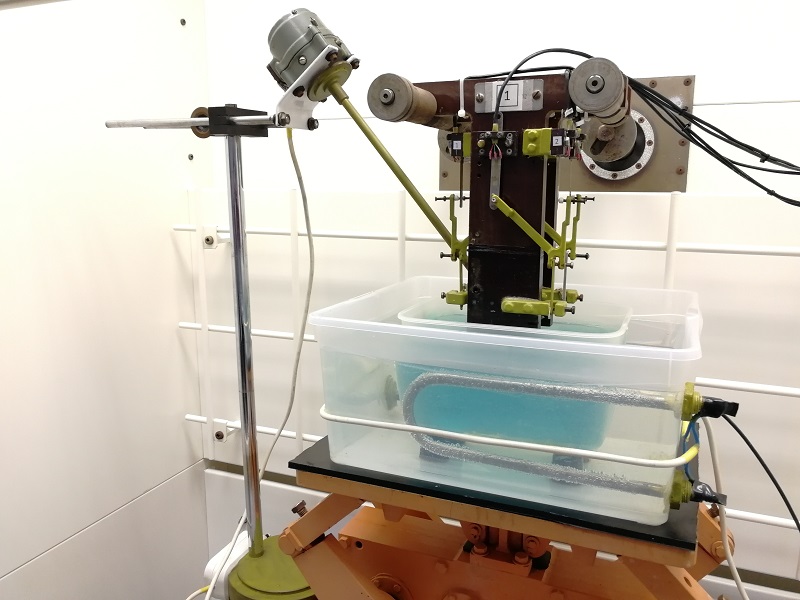

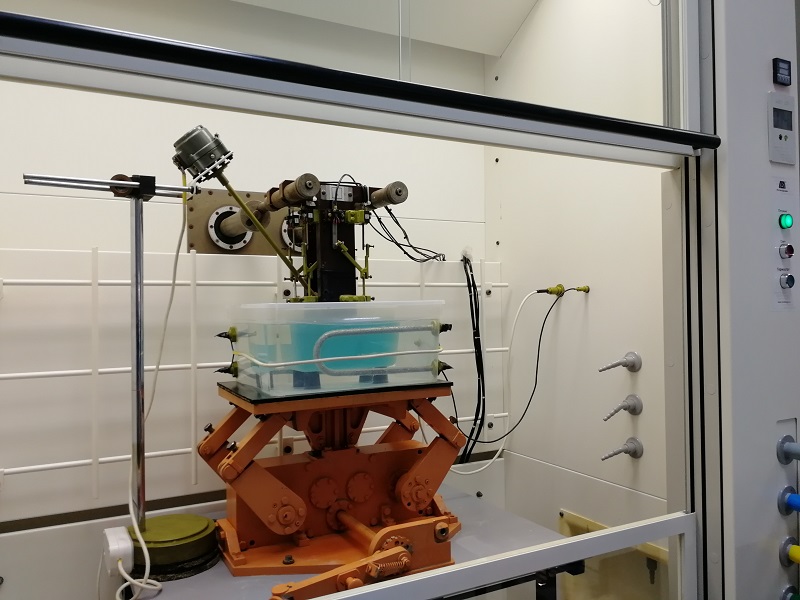

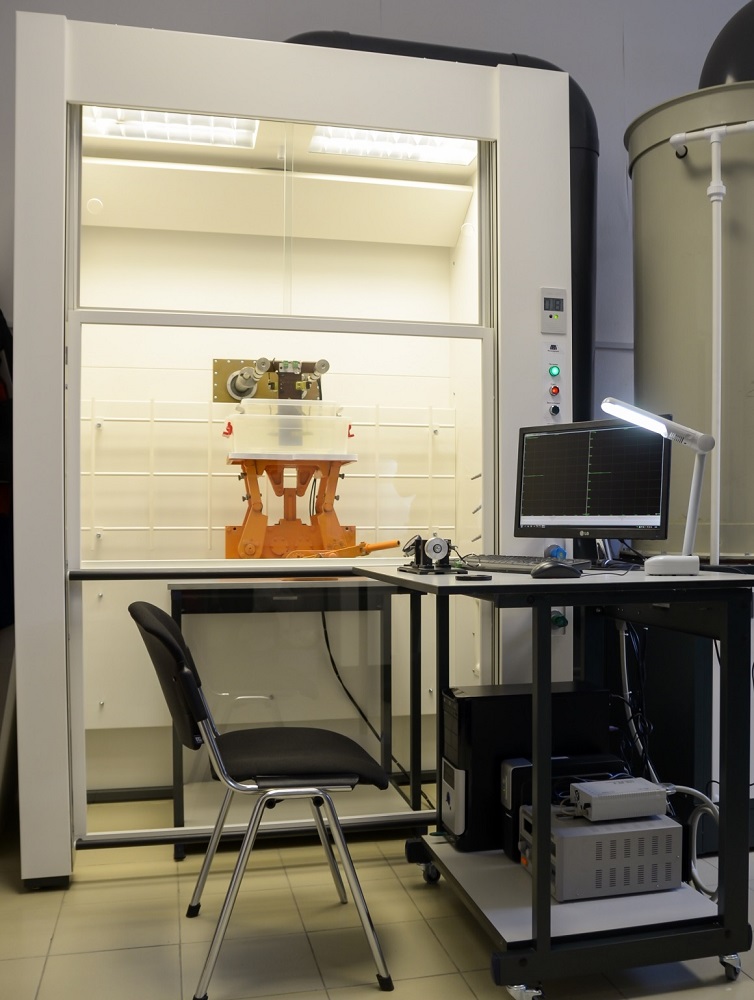

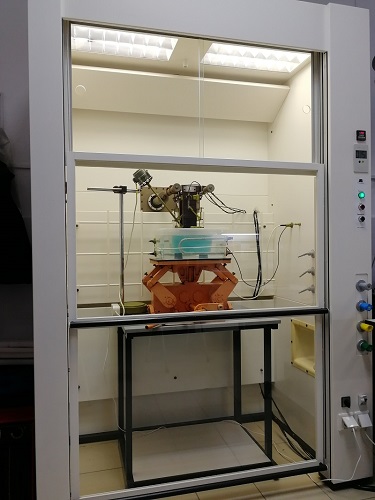

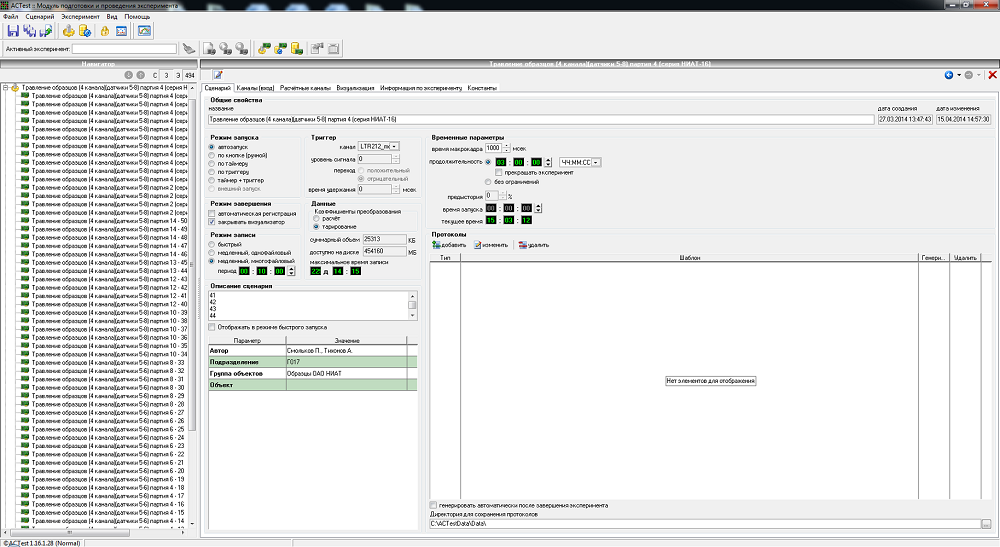

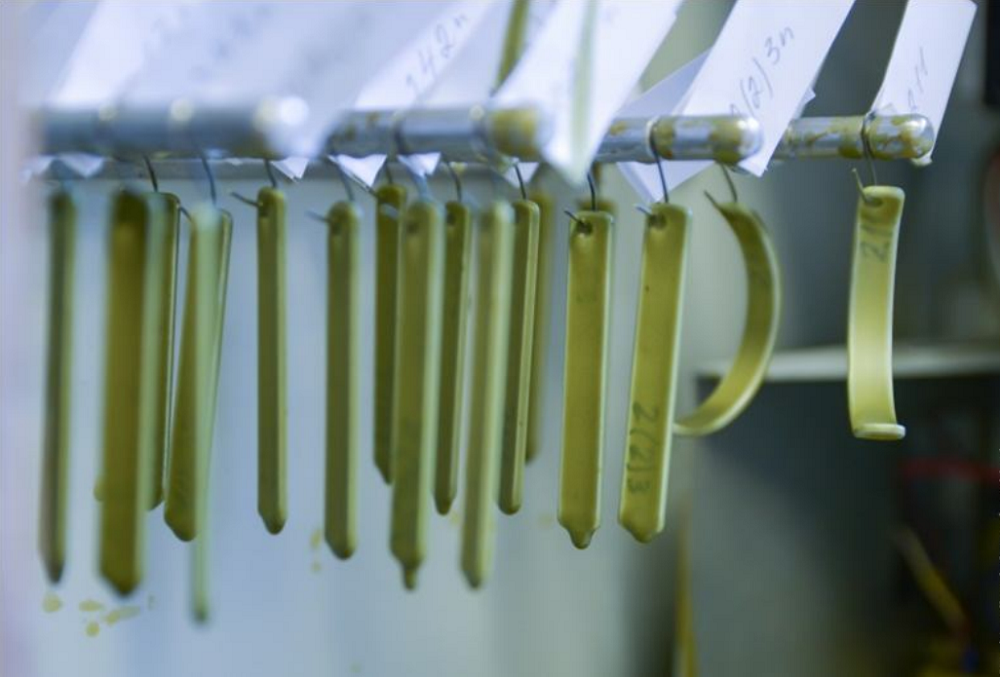

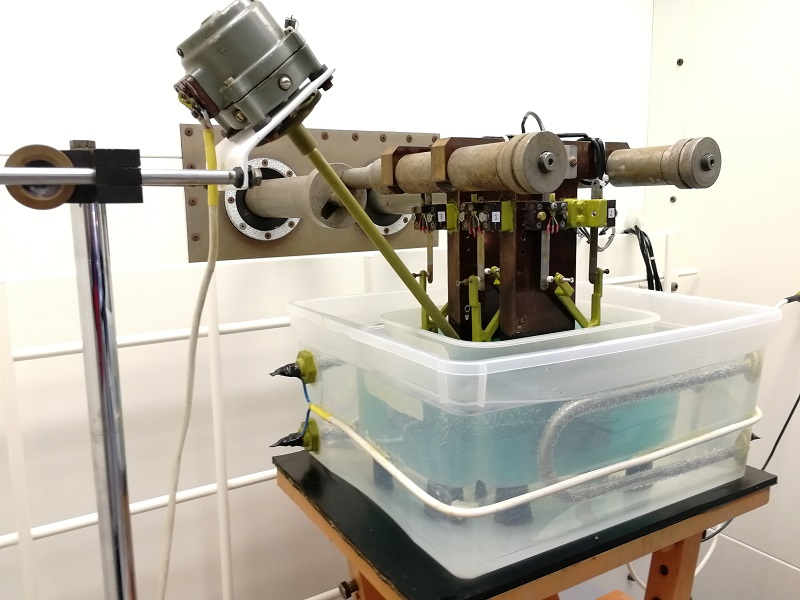

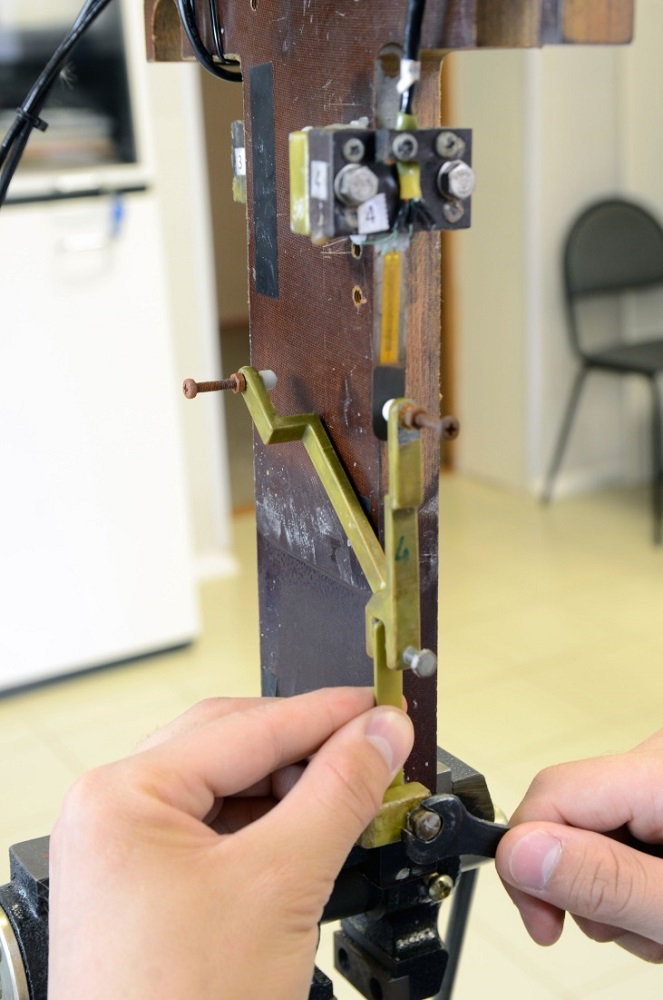

Предназначена для определения остаточных напряжений разрушающим механическим методом (Биргера-Давиденкова) в различных материалах (стали, титановые и алюминиевые сплавы). Установка разработана ИРНИТУ. Для измерения используются элементарные образцы (кольца и полоски), вырезаемые из исследуемых деталей. Метод основан на измерении деформаций изгиба и закручивания образцов в режиме реального времени с помощью тензодатчиков при удалении поверхностных слоев материала химическим травлением. Для регистрации и записи измеренной деформации в виде деформационных кривых используется крейтовая система LTR-EU-2 с предустановленными тензометрическими модулями LTR212 и программным ообеспечением для ПК (L-CARD, Россия, Москва). Установка оснащена термостатом для поддержания постоянной температуры электролита при химическом травлении. Расчет остаточных напряжений производится в программе, специально созданной для данной установки.
УДИОН-2 позволяет определять одновременно три компоненты остаточных напряжений в исследуемой плоскости образца: две нормальных (σx и σz) и одну касательную τzx с распределением их по глубине материала. Метрологическая схема установки позволяет одновременно исследовать до 4 элементарных образцов. Получаемые распределения нормальных и касательных остаточных напряжений позволяют рассчитать главные остаточные напряжения и их ориентацию в поверхностном слое материала.
Характеристики
| Страна | Россия |
| Модель | УДИОН-2 |
| Определяемые компоненты остаточных напряжений | σx, σz, τzx |
| Тип исходных образцов для определения остаточных напряжений | пластина/втулка |
| Тип элементарных образцов для определения остаточных напряжений | полоска/кольцо |
| Габаритные размеры исходных образцов не менее, мм: для образцов-пластин | длина 80 мм; ширина 60 мм; толщина 10 мм |
| Габаритные размеры исходных образцов не менее, мм: для образцов-втулок | наружный диаметр 40 мм; внутренний диаметр 34 мм; ширина 110 мм |
| Габаритные размеры элементарных образцов, мм: для образцов-полосок | длина 60 мм; ширина 8 мм; толщина 2 мм |
| Габаритные размеры элементарных образцов, мм: для образцов-колец | наружный диаметр 38 мм; внутренний диаметр 34 мм; ширина 8 мм |
| Система сбора данных: тип системы | тензометрическая крейтовая LTR-EU-2-5 |
| Система сбора данных: тип подключения тензометрических датчиков | полумостовой |
| Система сбора данных: количество измерительных каналов | 8 |
| Система сбора данных: пределы допускаемой основной приведённой погрешности измерений напряжения разбаланса моста, % | ±0,1 |
| Система сбора данных: питание системы | 220 В / 50 Гц |
| Система сбора данных: потребляемая мощность не более, Вт | 20 |
| Система сбора данных: габаритные размеры (ДхШхВ), мм | 70х150х200 |
| Система сбора данных: масса не более, кг | 1 |
| Тип применяемых тензорезисторов | КФ5П1-20-400-А-12 |
| Устройство подъема ванн: размер стола ванн, мм | 250х400 |
| Устройство подъема ванн: перемещение при подъеме, мм | 85 |
| Устройство подъема ванн: масса не более, кг | 15 |
| Объем ванны для электролита, л | 3 |
| Объем термостатирующей ванны, л | 10 |
| Термостатирующая жидкость | вода |
| Тип контроллера термостата | REX-C100 |
| Количество одновременно исследуемых элементарных образцов | 4 |
| Среднее время исследования (травления), мин | 90 |

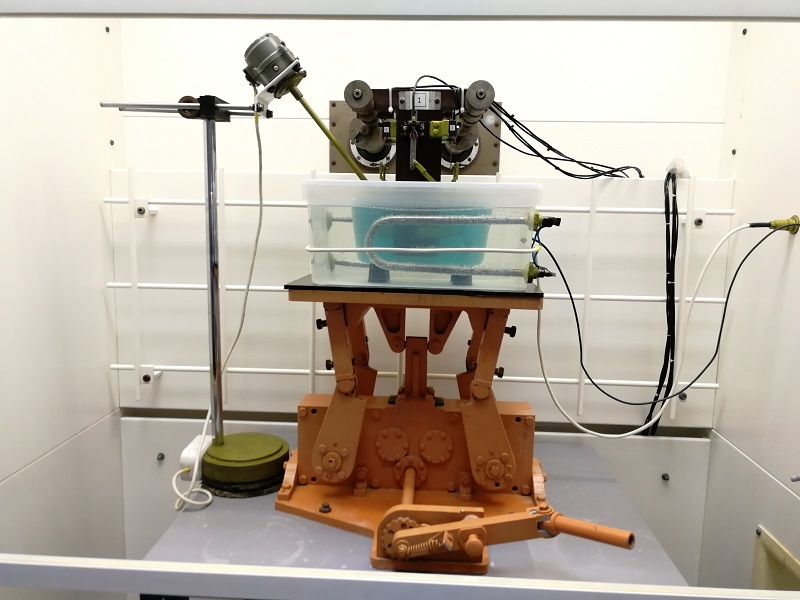

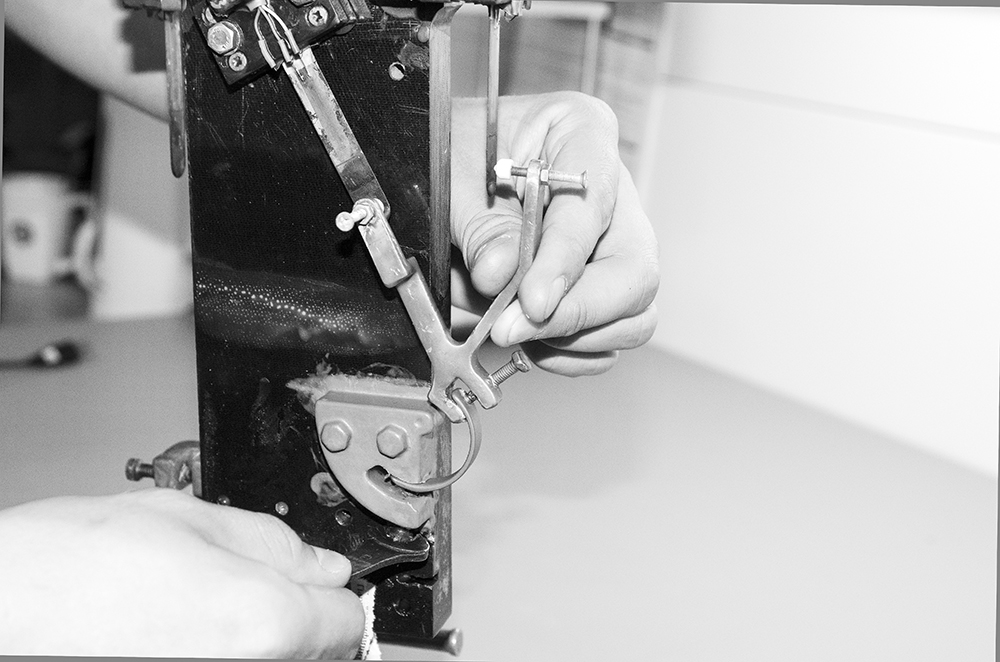

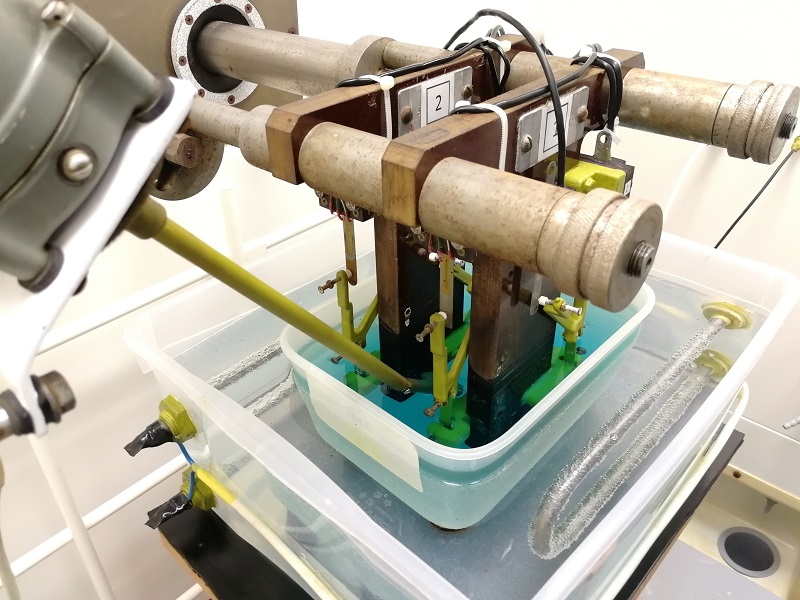

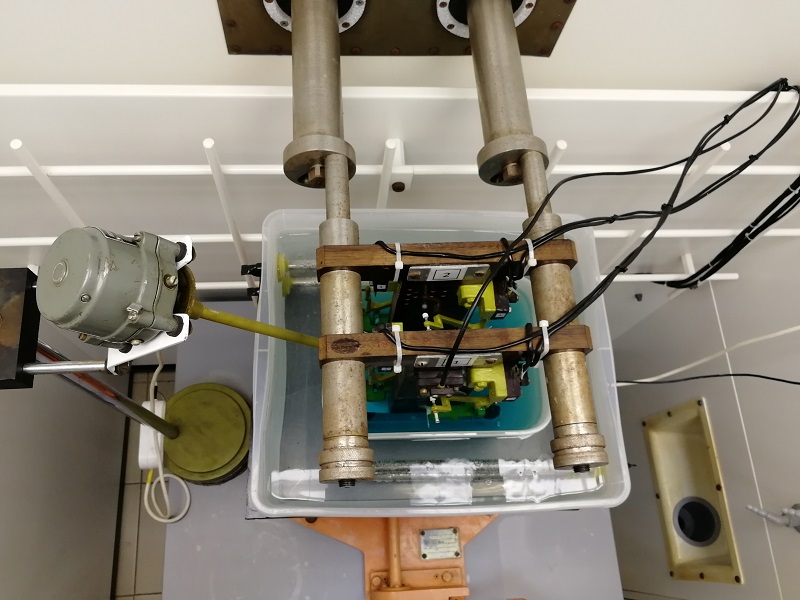

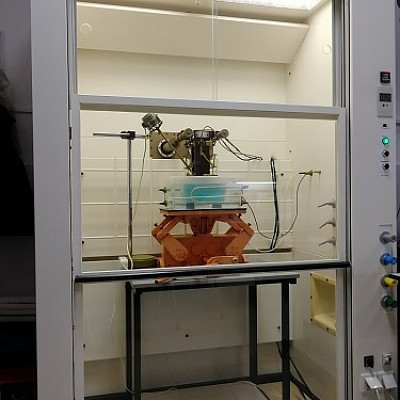

Галлерея
