Предназначены для статических испытаний стандартных образцов металлов на растяжение, сжатие и изгиб в соответствии с ГОСТ 1497, ГОСТ 12004, ГОСТ 14019 и др.

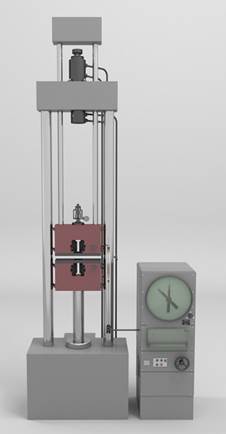

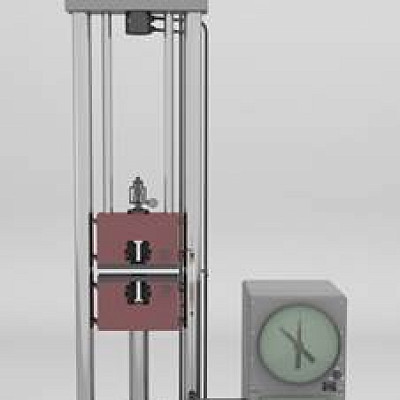

Машины на растяжение типа Р-100 оснащены торсионным блоком измерения нагрузки.
Исполнение машин – двухколонное с двумя зонами проведения испытаний: нижняя на разрыв; верхняя на сжатие.
Модуль нагружающий устанавливается на фундамент с приямком (глубиной 650 мм).
В разрывных машинах применен принцип клиновых гидравлических захватов, обеспечивающий надежное крепление образцов и простоту в эксплуатации.
Испытания на сжатие и изгиб проводятся в верхней зоне модуля нагружающего.
Особенности машин Р-100:
- ручное управление процессом нагружения;
- гидравлическая система создания нагрузки;
- визуализация действительного и максимального значения нагрузки на аналоговом циферблате;
- автоматическое поддержание скорости нагружения;
- запись параметров испытания - самописец диаграммный ленточный;
- тип силоизмерителя - торсионный гидравлический трехдиапазонный;
- модульная конструкция: силозадающий модуль, электрогидравлический шкаф управления;
- вертикальное двухколонное двухзонное исполнение силовой рамы;
- цельнолитые траверсы со встроенным силовым гидроцилиндром;
- станина со встроенным электроприводом перемещения нижнего захвата;
- высокая жесткость силовой рамы.
Характеристики
| Модель | Р-100 |
| Наибольшая создаваемая нагрузка, кН | 1000 |
| Тип привода | Гидравлический |
| Диапазон измерения, кН | 40-200 100-500 200-1000 |
| Рабочий ход активного захвата, мм. | 340 |
| Высота рабочего пространства, включая ход активного захвата, мм | 980 |
| Расстояние от оси образца до колонны, мм | 400 |
| Погрешность при нагружении, % | ±1 |
| Максимальная скорость перемещения активного захвата, мм/мин | 100 |
| Отображение данных испытания | Аналоговый циферблат, самописец ленточный |
| Диаметры цилиндрических образцов, мм | 8-50 |
| Толщина/ширина плоских образцов, мм | 5-50/80 |
| Диаметр плит сжатия, мм | 180 |
| Габаритные размеры (ДхШхВ), мм, не более | 3000х2000х4600 (без учета хода активного захвата) |
| Масса испытательной машины, кг, не более | 7500 |
| Мощность, кВт | 3,5 |
| Электропитание, В/Гц | ~380/50 |
