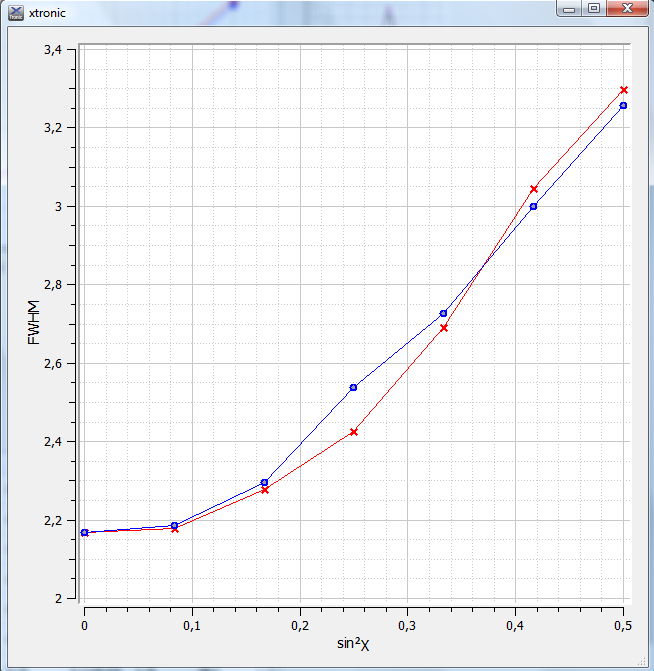

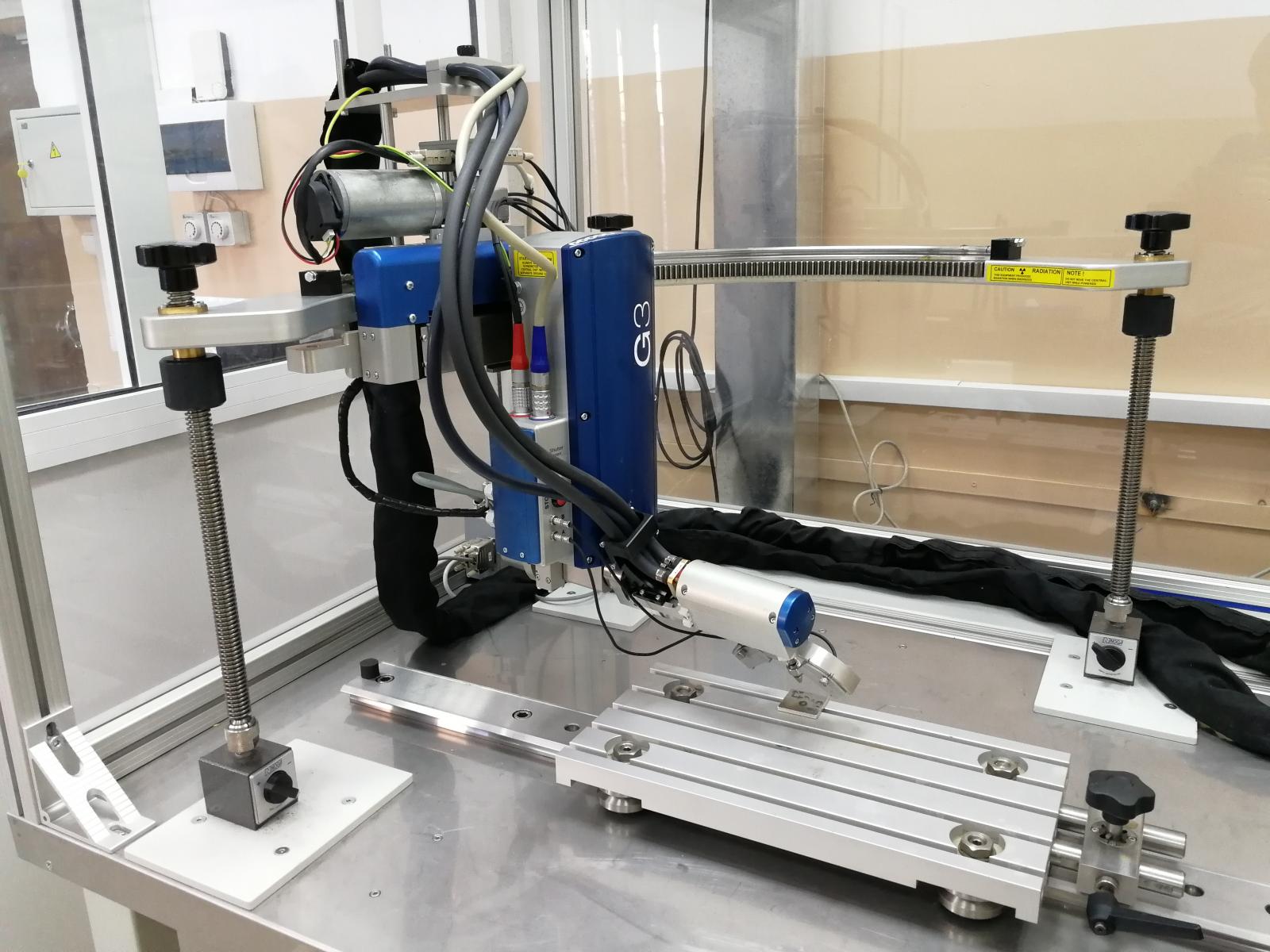

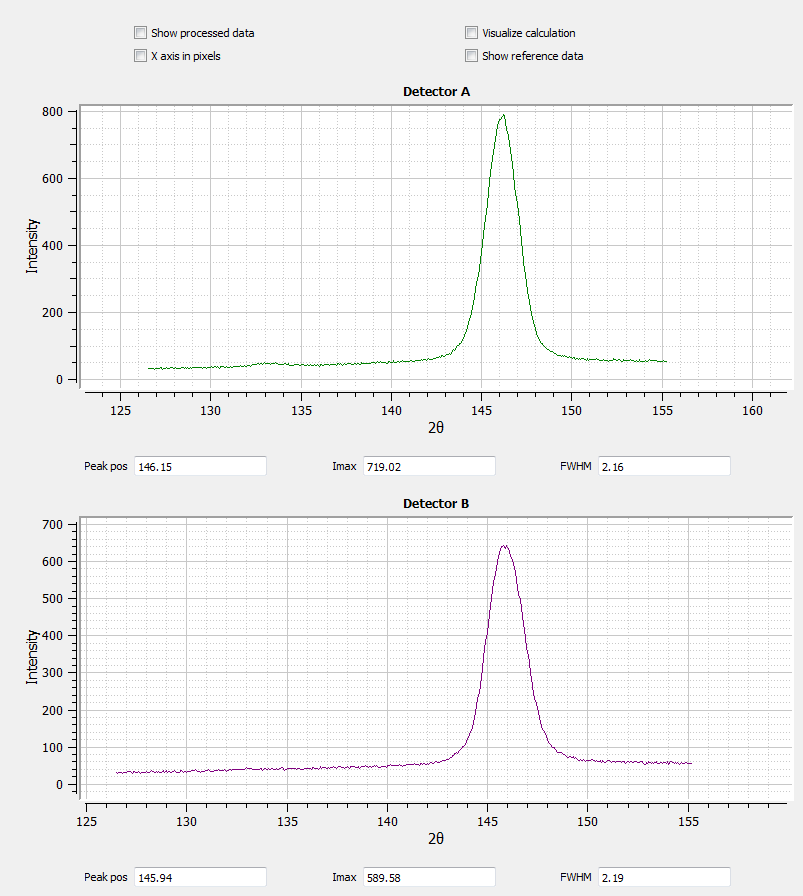

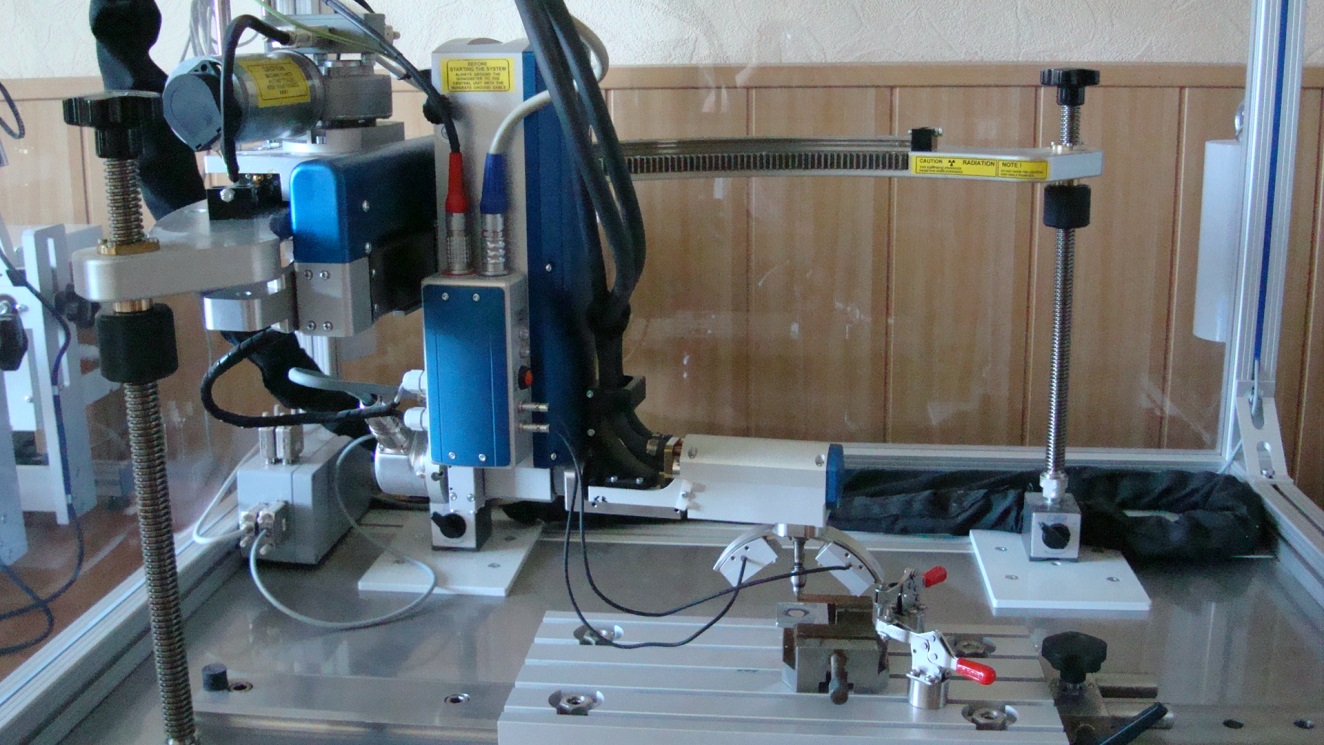

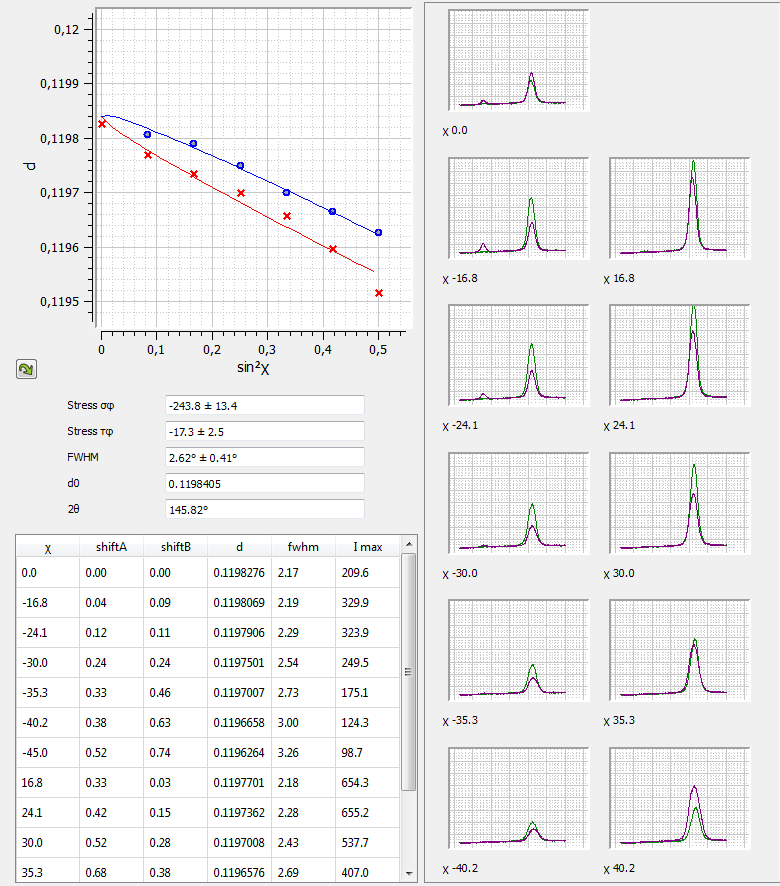

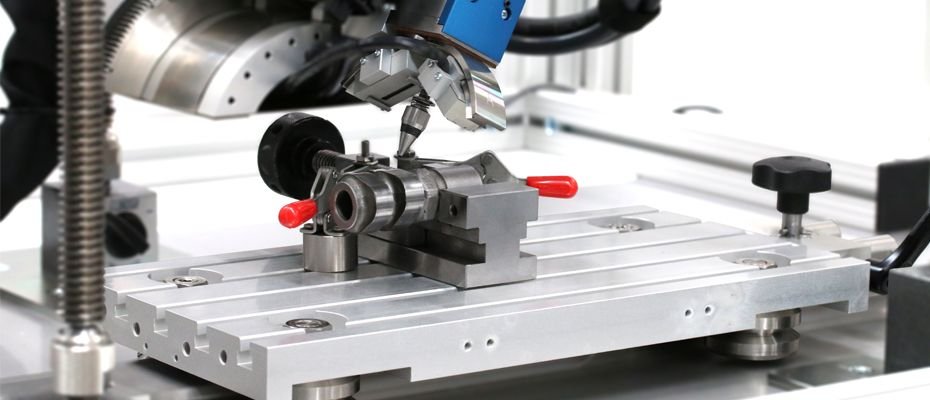

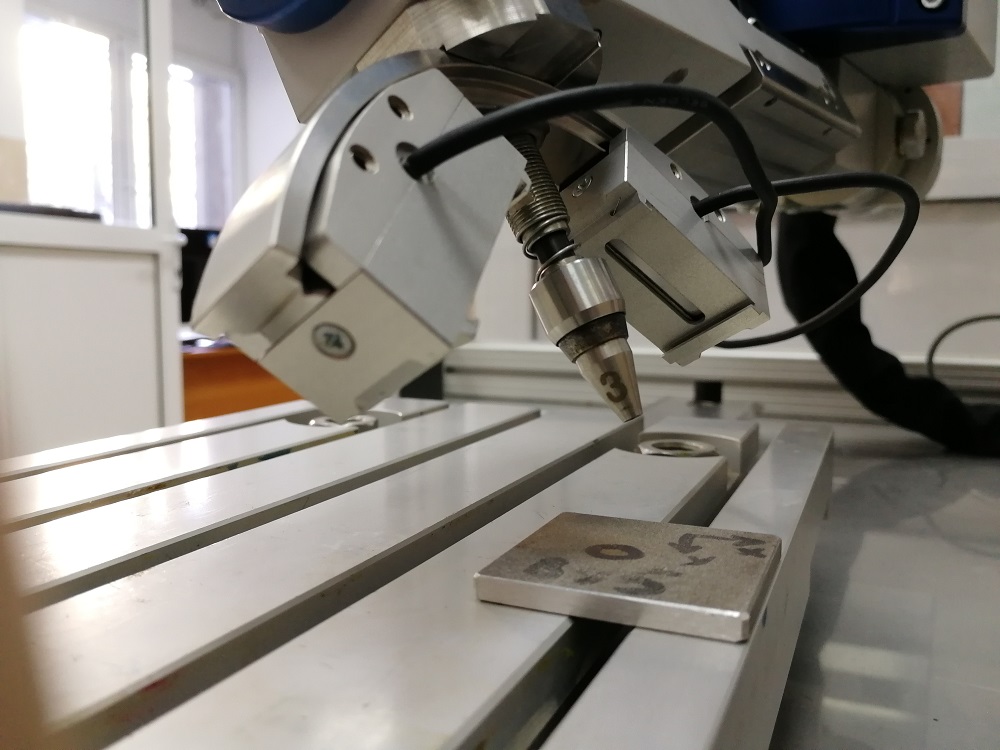

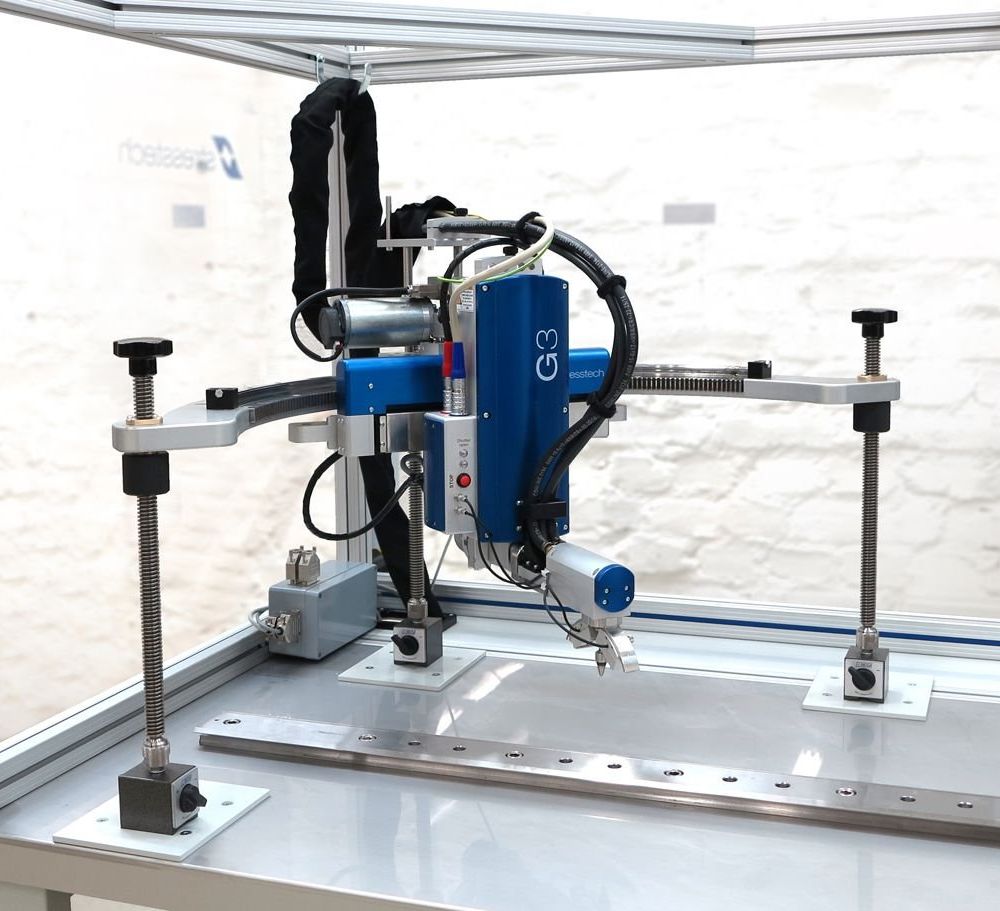

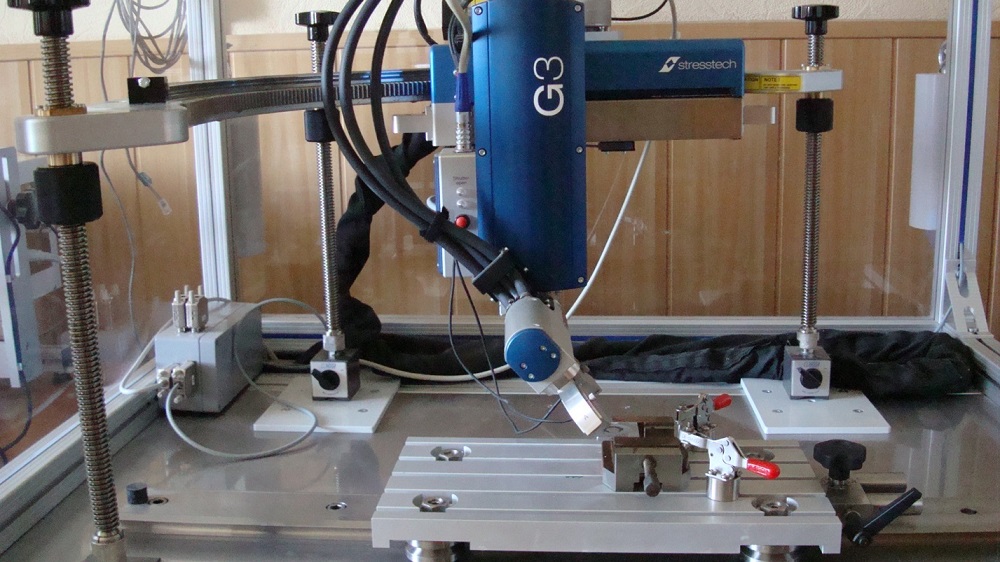

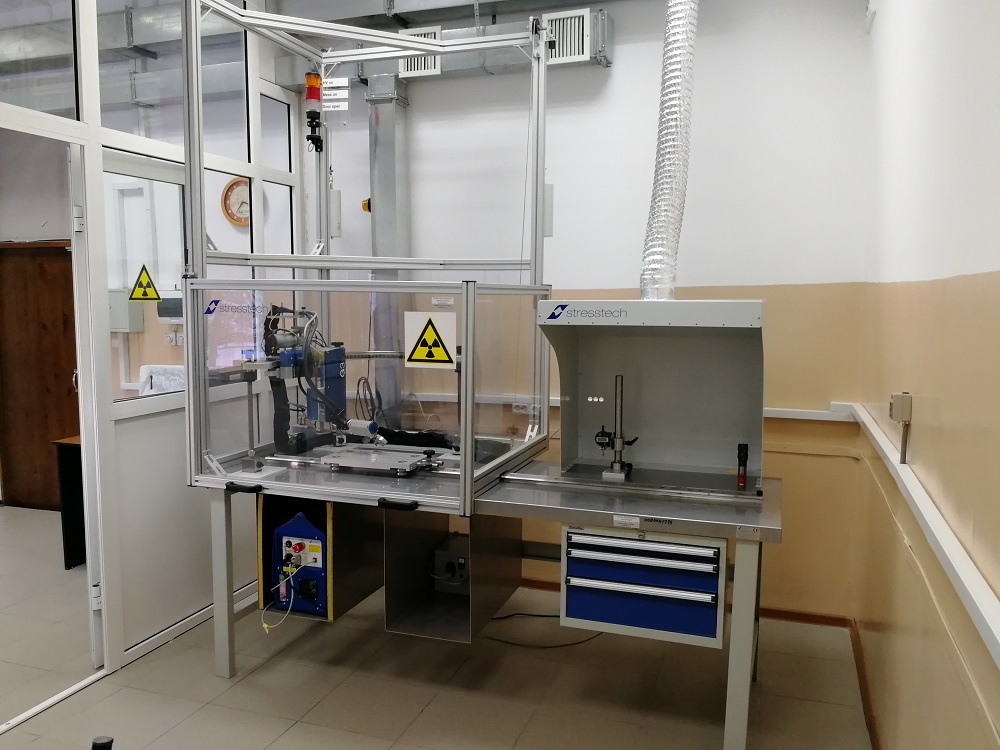

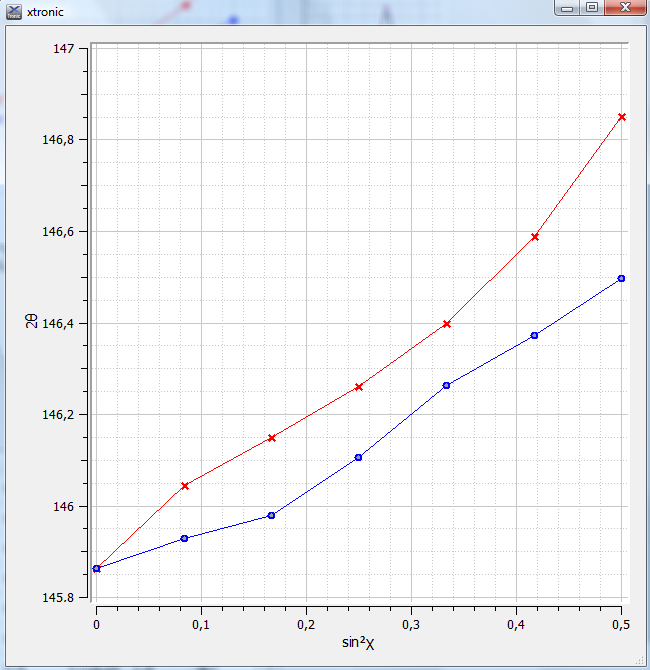

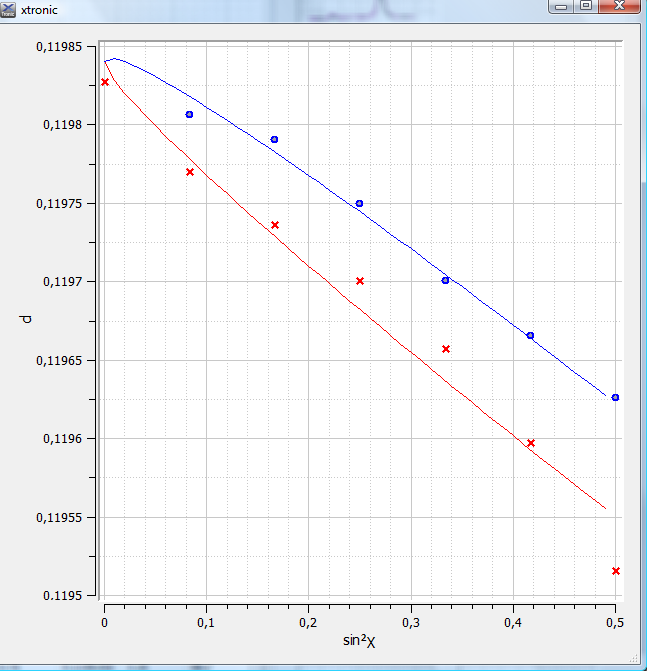

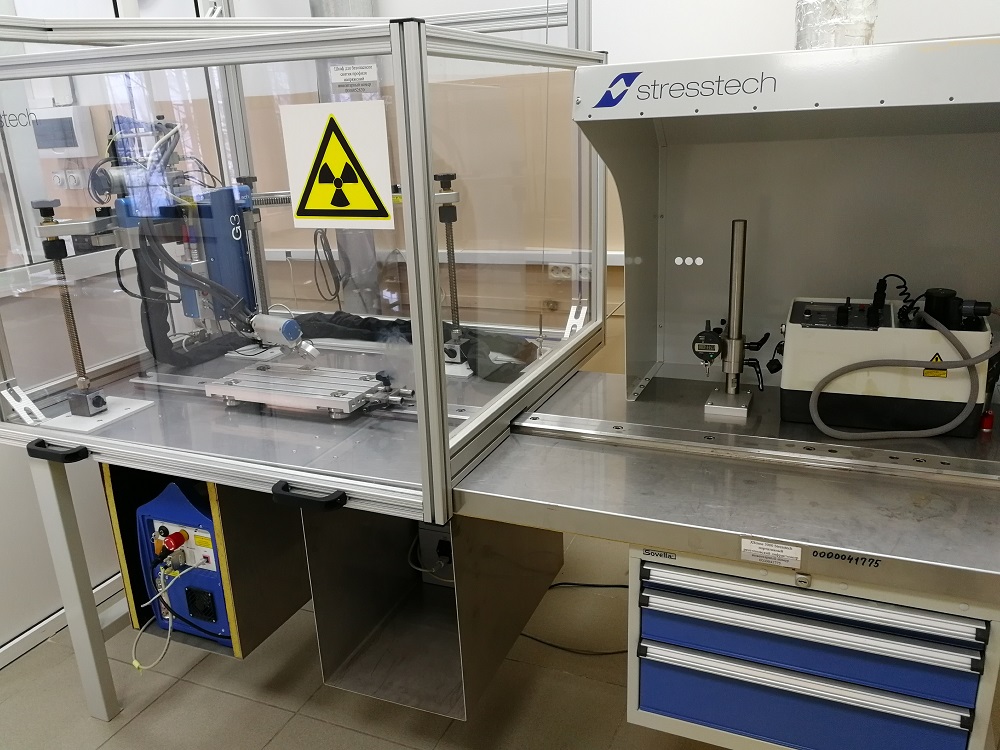

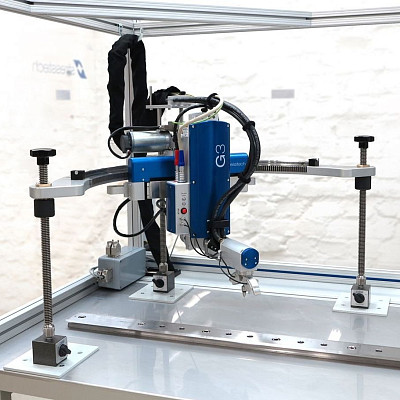

Портативный рентгеновский дифрактометр «Xstress 3000 G3R» (Stresstech Oy, Финляндия) в комплекте с программой Xtronic используется для определения величины остаточных напряжений в кристаллических материалах.
Характеристики
| Страна | Финляндия |
| Производитель | Stresstech Oy |
| Модель | Xstress 3000 G3R |
| Источник питания переменного тока однофазный: напряжение, В | 90…260 |
| Источник питания переменного тока однофазный: частота, Гц | 50…60 |
| Энергопотребление, ВА | 600 |

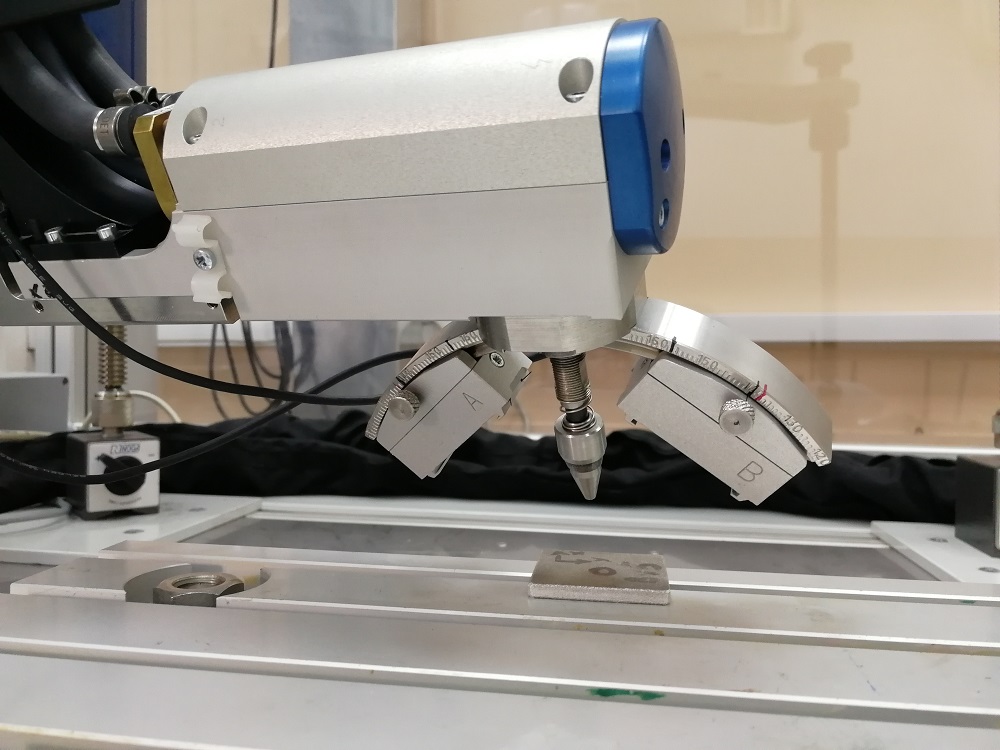

| Детекторы | Двухпозиционные чувствительные MOS линейные датчики изображения |
| Диапазон измерения углов дифракции (2θ), градус | 125…162 |
| Максимальное напряжение на рентгеновской трубке, кВ | 30 |
| Ток и мощность рентгеновских трубок: с хромовым анодом | 9 мА/270 Вт |
| Ток и мощность рентгеновских трубок: с титановым анодом | 8 мА/240 Вт |
| Коллиматор | Заменяемый, обеспечивает размеры пятна 1, 2, 3, 4 и 5 мм |
| Гониометр | G3/G3R |
| Максимальный Ψ наклон, градус | -60…+60 |
| Ψ осцилляция, градус | 0…±6 |
| φ поворот, градус | 0…180 |
| Расстояние от поверхности образца до детектора, мм | 50; 75; 100 с разными дугами |
| Диапазон измерений углов дифракции относительно фиксированного положения детекторов (в зависимости от расстояния до исследуемого образца), градус | от ±7,5 до ±15,0 |
| Пределы допускаемой абсолютной погрешности при измерении угловых положений дифракционных максимумов, градус: для трубок с материалом анода из меди (по пику 1310) и хрома (по пику 1010) | ±0,1 |
| Пределы допускаемой абсолютной погрешности при измерении угловых положений дифракционных максимумов, градус: для трубок с материалом анода из кобальта (по пику 318), титана (по пику 214), марганца (по пику 0210), железа (по пику 134), ванадия (по пику 214 | ±0,25 |
| Относительное СКО выходного сигнала не более, % | 3,0 |
| Габаритные размеры блока управления (ДхШхВ), мм | 413х254х552 |
| Масса блока управления, кг | 25 |
| Габаритные размеры блока гониометра (ДхШхВ), мм | 492х574х555 |
| Масса блока гониометра, кг | 16 |
Галлерея
