Полномасштабный тренажер по эксплуатации скважины, оборудованной УЭЦН

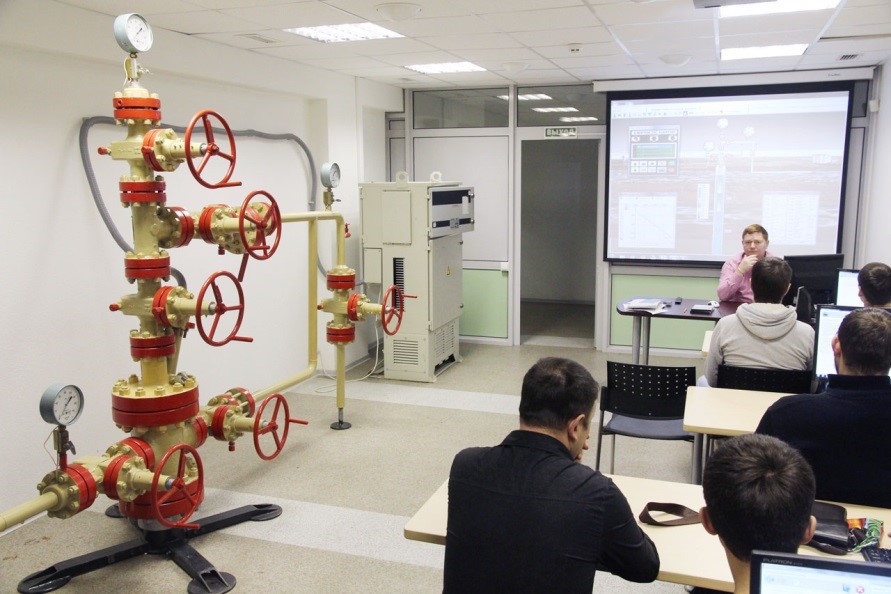

Полномасштабный тренажер по эксплуатации скважины, оборудованной УЭЦН, представляет собой комплекс реального наземного оборудования, предназначенного как для обучения студентов, так и для подготовки и повышения квалификации специалистов нефтегазовых компаний. Он позволяет отслеживать процессы, происходящие в виртуальной системе "пласт-скважина-УЭЦН-устье скважины", что является очень важным для овладения навыками запуска такой установки, вывода ее на режим эксплуатации в штатных и осложненных ситуациях

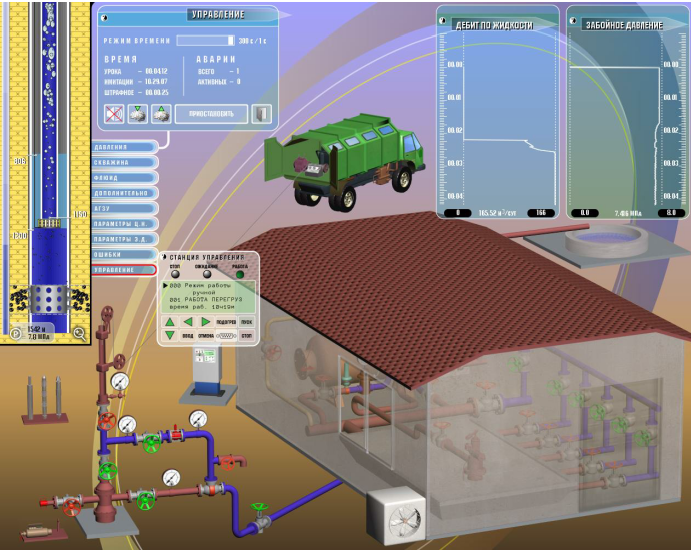

Тренажер моделирует и визуализирует работу этой системы. В его основе мощное программное обеспечение, имитирующее все реальное оборудование и ситуации, которые возникают при эксплуатации скважины. Тренажер позволяет отрабатывать действия оператора при запуске скважины после ремонта (при нормальной работе установки, при наличии различных неисправностей подземного оборудования), при выводе скважины на режим в различных условиях. Он может использоваться в качестве экспертной системы, если для подбора оптимальной УЭЦН ввести геолого-технические данные конкретного месторождения и спущенного в скважину оборудования
Программные комплексы: "Имитатор освоения и эксплуатации скважин" (АМТ-601), "Имитатор капитального ремонта скважин" (АМТ-411)

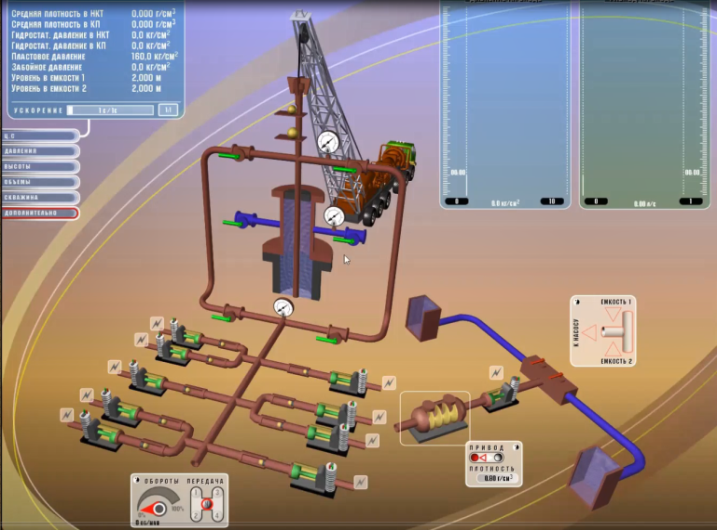

Программные комплексы "Имитатор освоения и эксплуатации скважин" (АМТ-601) и "Имитатор капитального ремонта скважин" (АМТ-411) позволяют обучать выводу скважины на режим, проведению гидродинамических исследований и эксплуатации скважины в осложненных условиях. Он также имитирует основные методы добычи: фонтанный; с помощью УЭЦН; с помощью ШСНУ и с помощью газлифта. Кроме того, тренажер обучает работе на газовой и нагнетательной скважинах
АМТ-601" имитирует в реальном и ускоренном масштабах времени: процессы извлечения углеводородного сырья; реакцию оборудования, инструмента, скважины (изменение их состояния) на действия обучаемого на пультах и постах управления оборудованием; возникновение и развитие осложнений и аварийных ситуаций; нарушение регламента выполнения работ; показания приборов контроля, характеризующих состояние оборудования, инструмента, скважины; различные (без ограничения) геолого-технологические условия работы скважины; конструкции скважин; комплекты оборудования и инструмента
Полномасштабный тренажер по имитации технологических процессов при эксплуатации газовых скважин (ТЭГС)

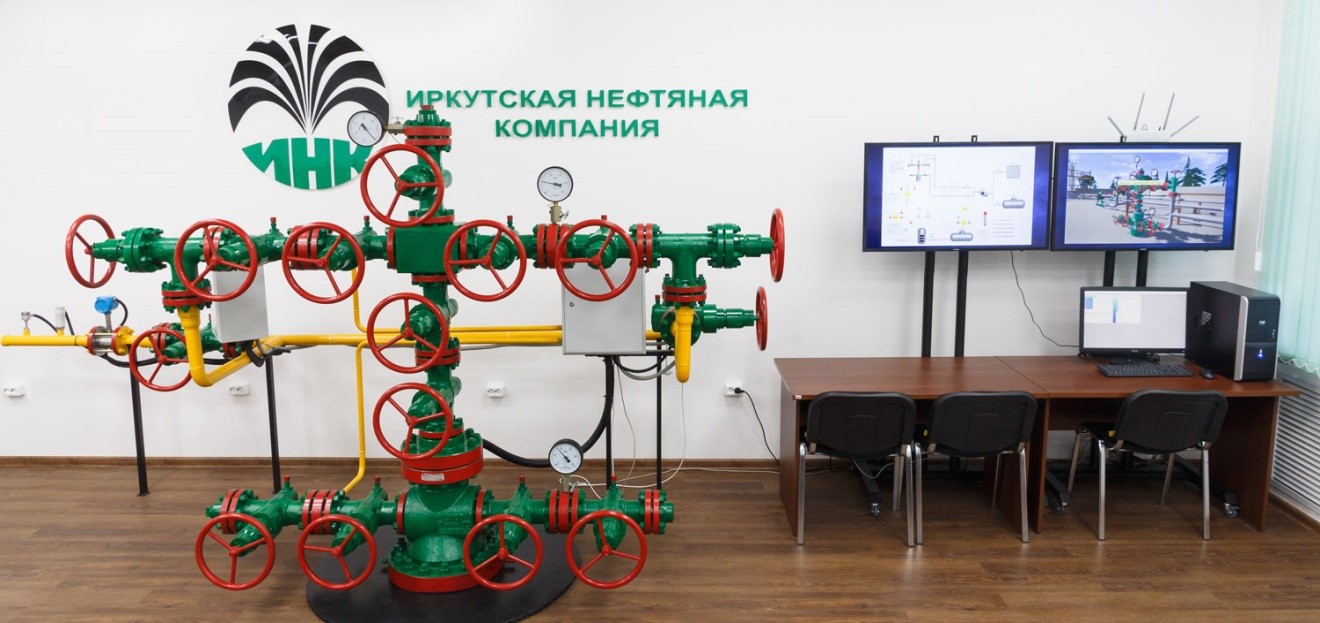

Управление предусмотрено с помощью физического макета и виртуальной трехмерной сцены газового месторождения
Программное обеспечение тренажера позволяет выполнять моделирование, расчет, визуализацию и анализ всех процессов в скважине:
- глушение скважины;
- освоение после текущего и капитального ремонта скважины (ТКРС);
- запуск скважины, вывод на режим, остановка;
- изменение режима работы скважины с помощью штуцеров;
- предупреждение и ликвидация основных осложнений при добыче (наличие жидкости, гидратная/песчаная пробка и другие);
- разрядка, продувка скважины, наземного оборудования
- и трубопроводов на факельную линию;
- имитация современного оборудования (пакеры, забойные клапаны).
На данный момент тренажер является единственным в России симулятором газовой скважины такого уровня
Комплекс тренажеров-имитаторов и виртуальных учебных стендов по строительству, освоению, ремонту и эксплуатации скважин
Комплекс тренажеров-имитаторов и виртуальных учебных стендов по строительству, освоению, ремонту и эксплуатации скважин. Полноразмерный пульт управления и блок устьевой арматуры обеспечивают возможность отработки моторики пользователя при выполнении виртуальных сценариев аналогично пультам реального оборудования
Учебный комплекс включает следующие тренажеры-имитаторы:
- технология бурения скважины;
- технология спуско-подъёмных операций;
- технология цементирования скважин;
- технология гидроразрыва пласта;
- технология гидропескоструйной перфорации;
- технология обработки призабойной зоны.
- Также комплекс содержит виртуальные учебные стенды, которые позволяют изучать технологические процессы, детали и узлы по трехмерным моделями оборудования, в том числе с использованием средств виртуальной реальности (VR):
- резервуарные парки хранения нефти и газа (VR);
- технологические особенности наклонно-направленного бурения;
- конструкция и технологические особенности буровых долот (VR);
- устройство и оборудование буровой установки (VR);
- устройство и принцип работы погружного центробежного электронасоса (VR);
- фонтанная эксплуатация нефтяных скважин;
- технологии комплексной подготовки нефти;
- технологии комплексной подготовки газа;
- технология замены задвижки (VR);
- виртуальный тренажер стропальщика (VR);
- арматура нефтегазопровода (VR);
- технология замены прокладок фланцевых соединений (VR);
- построение и анализ фациальной карты;
- устройство цилиндрической печи с пристенным расположением змеевика;
- устройство радиантно-конвекционной трубчатой печи;
- устройство теплообменных аппаратов;
- технологические особенности газофракционирующей установки.
Интерактивные лабораторные установки: фонтанной добычи нефти, штангового глубинного насоса
Интерактивные лабораторные установки:

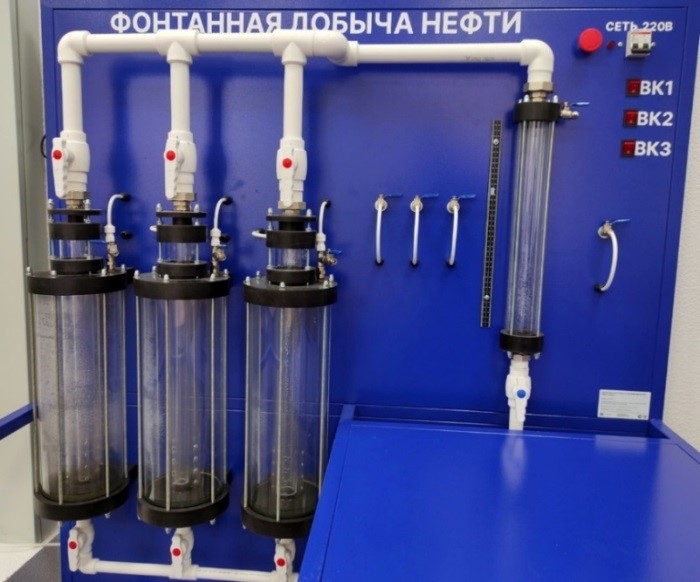

- Установка фонтанной добычи нефти. Демонстрирует принцип работы и конструкцию основных узлов газлифтного подъемника, структуру газожидкостного потока, влияние давления газа на работу подъемника

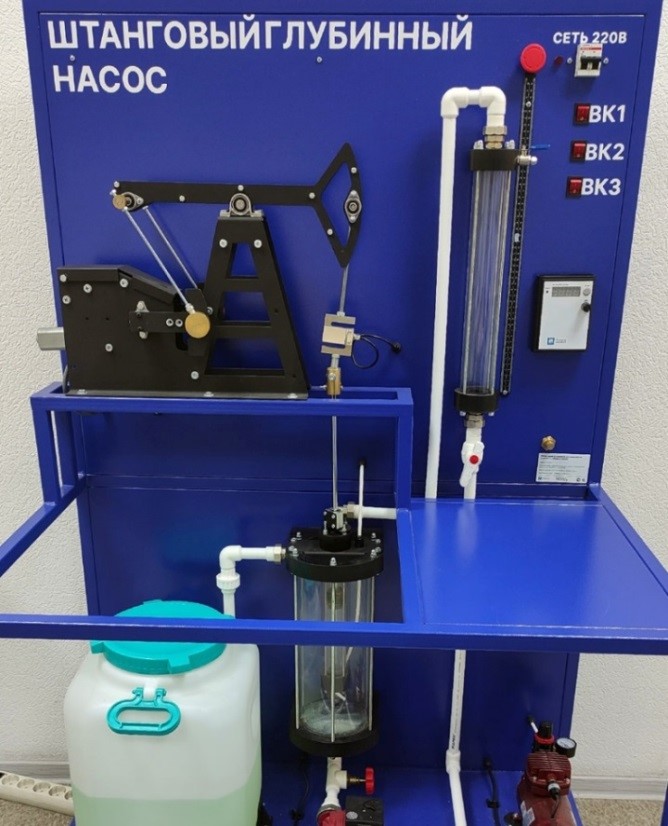

- Установка штангового глубинного насоса. Позволяет изучить назначение и особенности конструкции скважинного насоса, являющегося наиболее распространенным способом эксплуатации скважин в России и мире.
Лабораторные установки имеют возможность подключения к компьютеру для передачи и фиксации данных, полученных в ходе работы установки в специализированном программном обеспечении Measlab Explorer

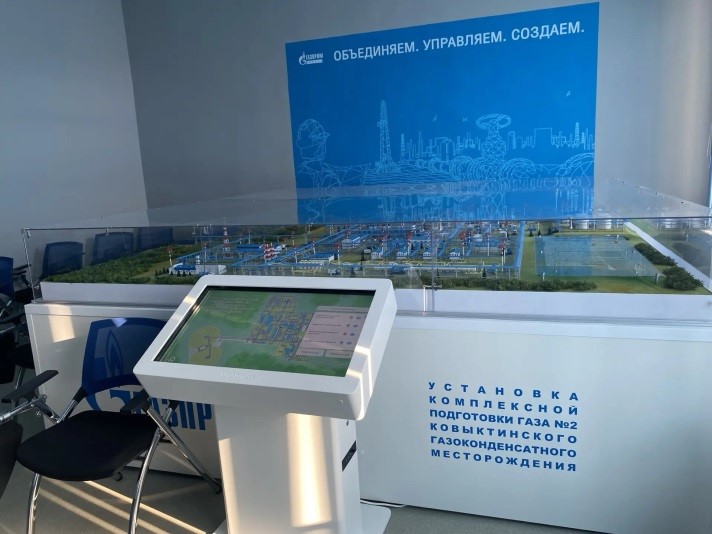

Цифровой двойник ковыктинского газоконденсатного месторождения

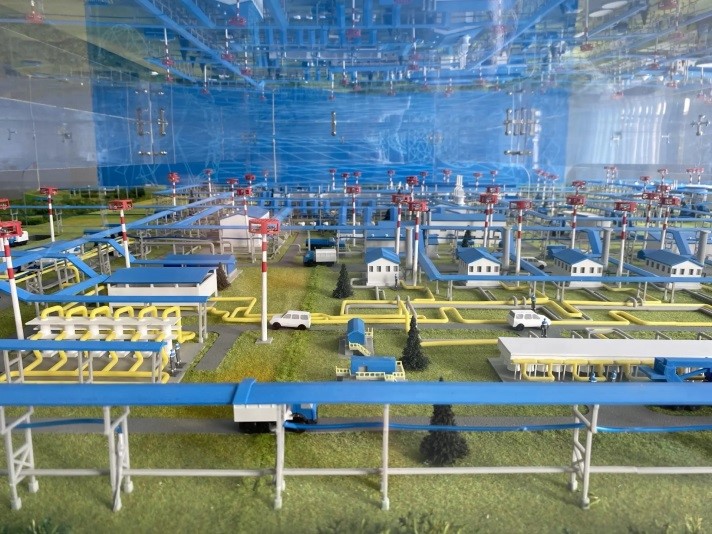

Цифровой двойник Ковыктинского ГКМ рассматривается как программно-аппаратный комплекс, в котором заложены рамочные принципы архитектуры технологических процессов, сопровождаемых сбор и подготовку газовой продукции в газотранспортную сеть Сила Сибири. На цифровом макете представлены основные технологические блоки, узлы и аппараты, применяемые для целей хранения и транспортировки углеводородного сырья. Такое наглядное представление позволяет обучающимся во всей полноте изучить основные производственные объекты, участвующие в подготовке газового сырья во всей технологической цепочке, начиная от "Здания входных ниток и пробкоуловителей" и заканчивая передачей подготовленного газа в газотранспортную сеть Сила Сибири
Учебный комплекс используется для организации и проведения учебных практик обучающихся, проведения занятий по "Проектной деятельности", а также для освоения основных профильных дисциплин, входящих в направление подготовки "Нефтегазовое дело"
