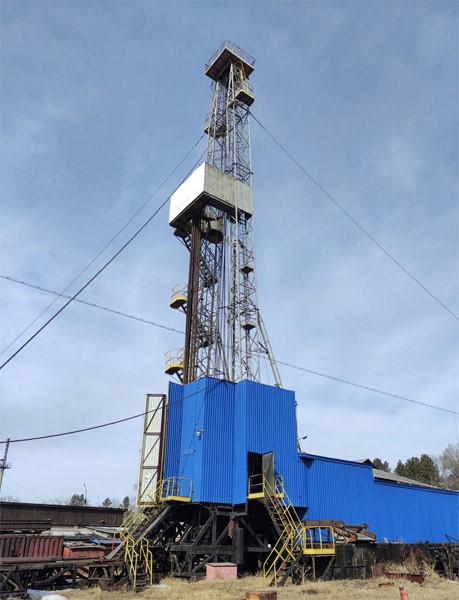

Для получения и закрепления практических навыков работы (СПО, обслуживание силовых агрегатов САТ-450, буровых насосов БрН-1, компрессоров КТ-6, оснастки талевой системы и т.д.) на бурении геологоразведочных и эксплуатационных скважин, на промышленной площадке при ИРНИТУ смонтирована буровая установка БУ50БрД грузоподъёмностью до 50 т и глубиной бурения до 3000 м.
Промышленная площадка также содержит комплекты:

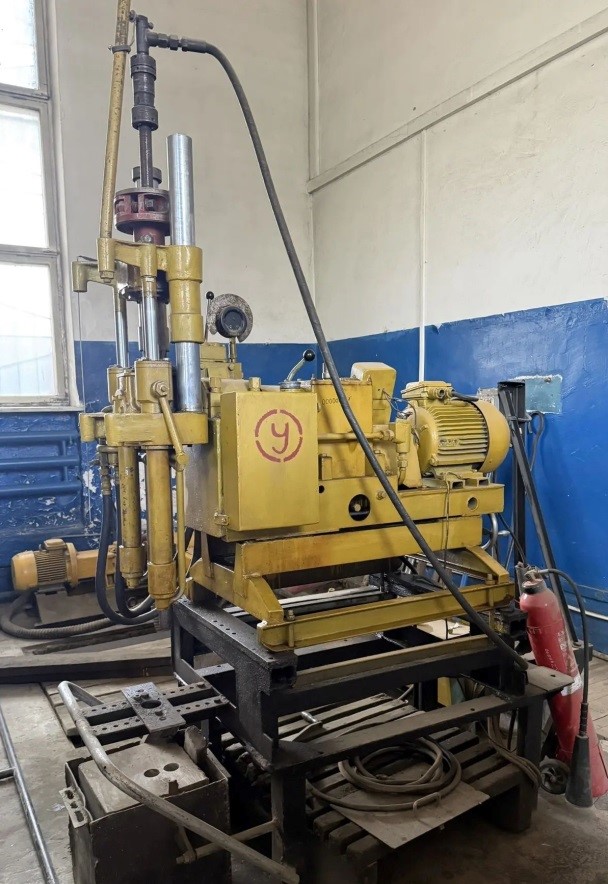

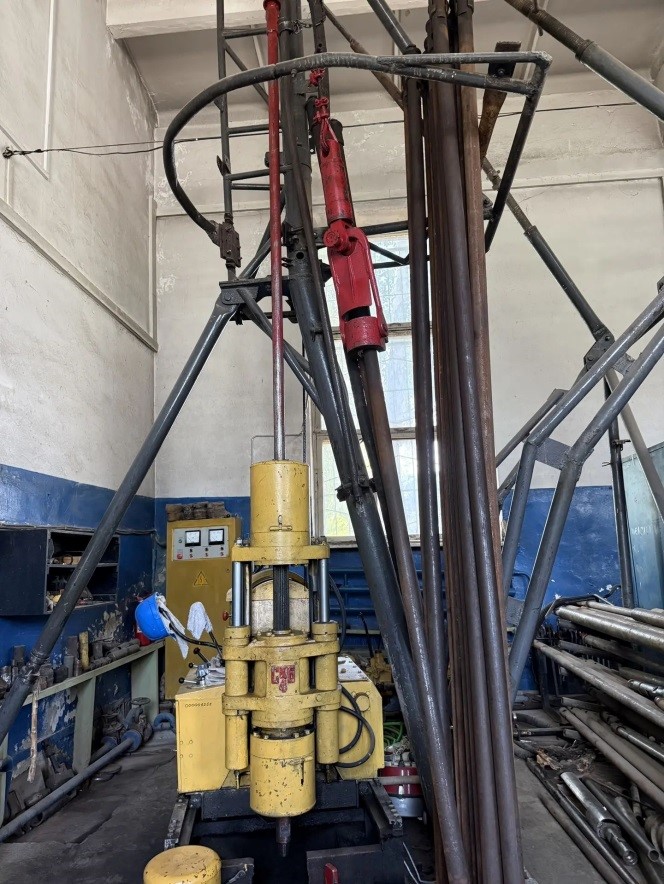

- буровых станков колонкового, ударно-канатного, шнекового бурения;

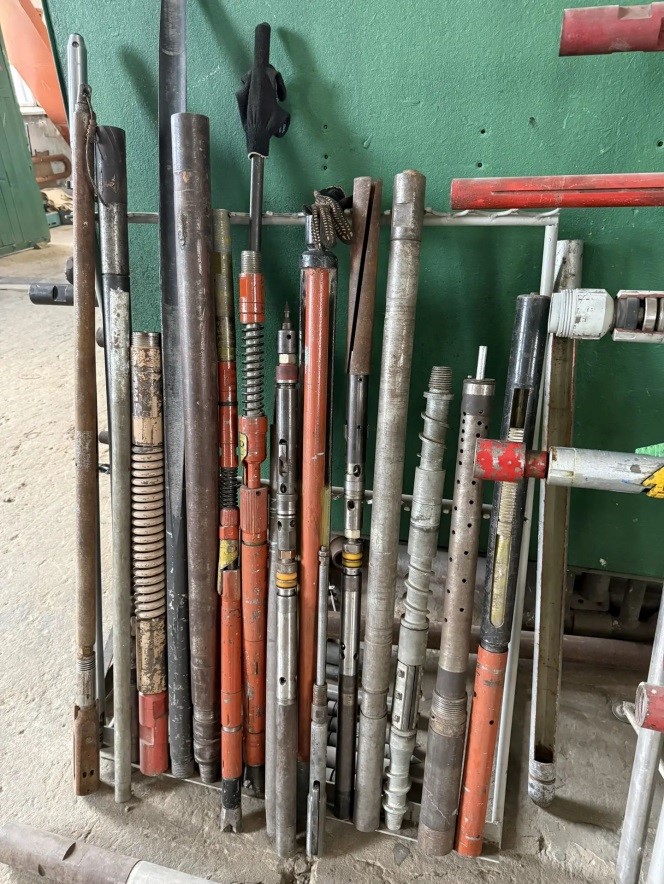

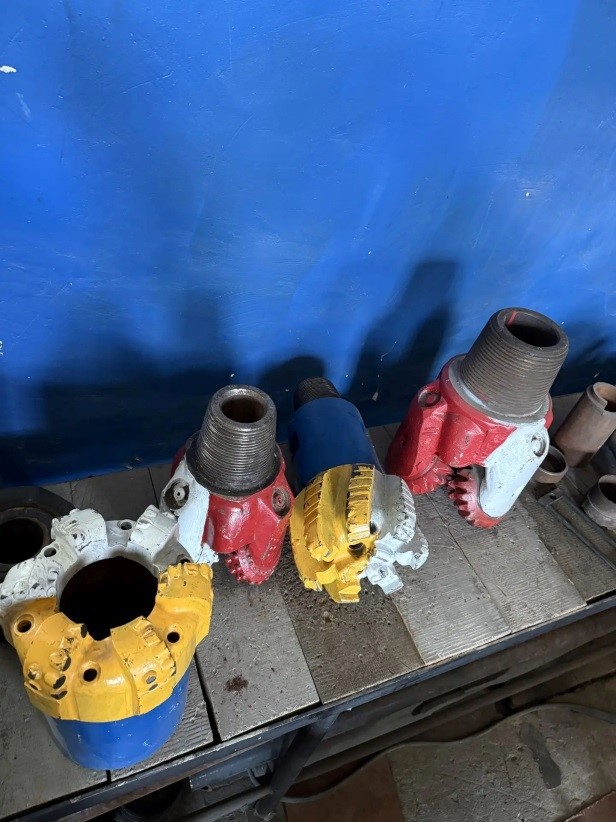

- породоразрушающего инструмента и керноотборных устройств;
- ориентирующе-отклоняющих компоновок;

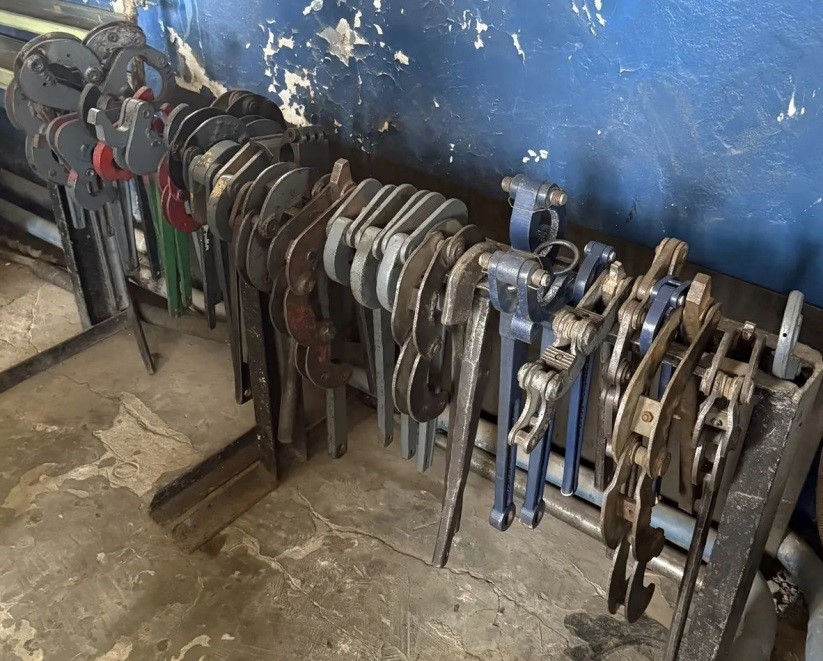

- бурильных труб и трубных ключей;

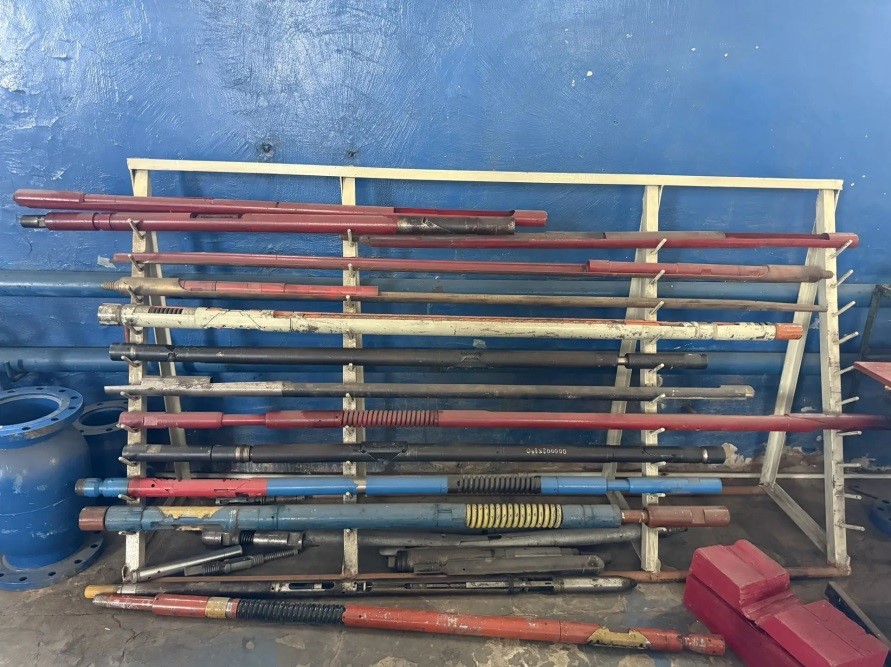

- гидро- и пневмоударных устройств для стендового (экспериментального) бурения и др.

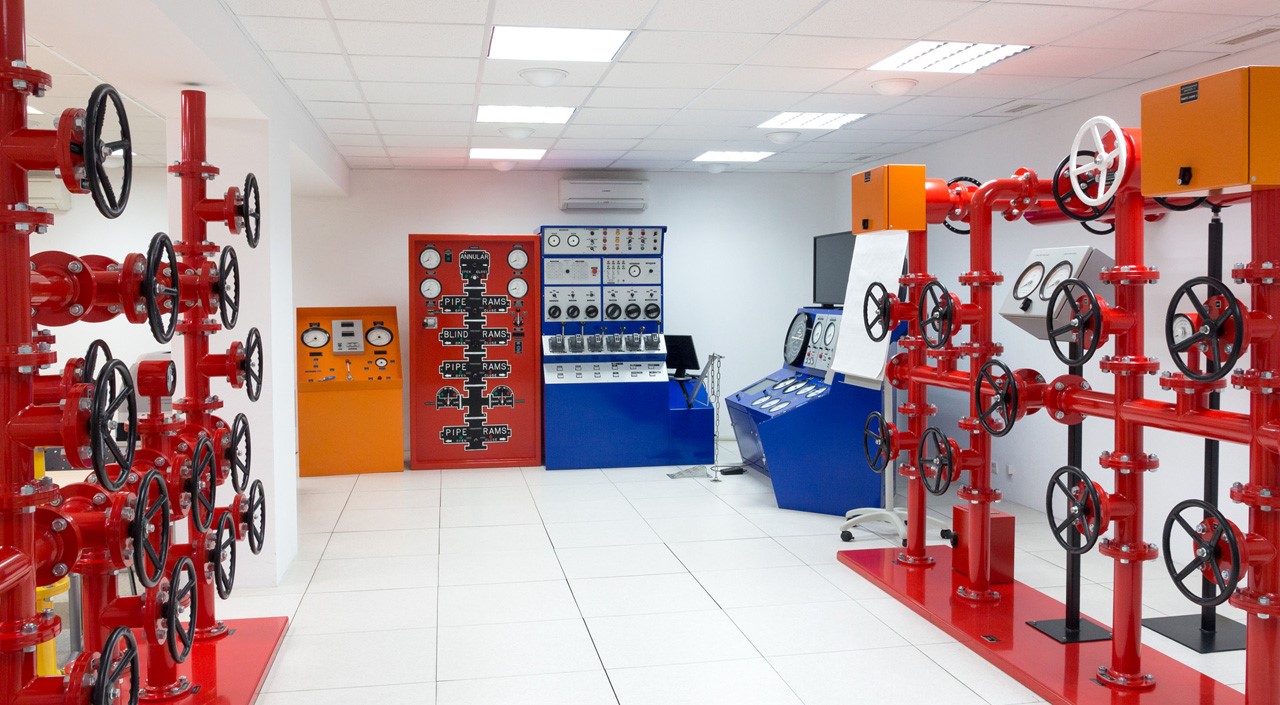

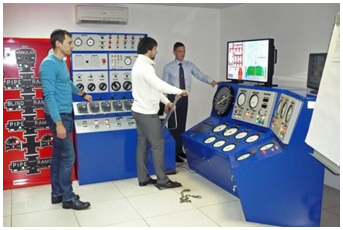

Полномасштабный тренажер drillsim–5000

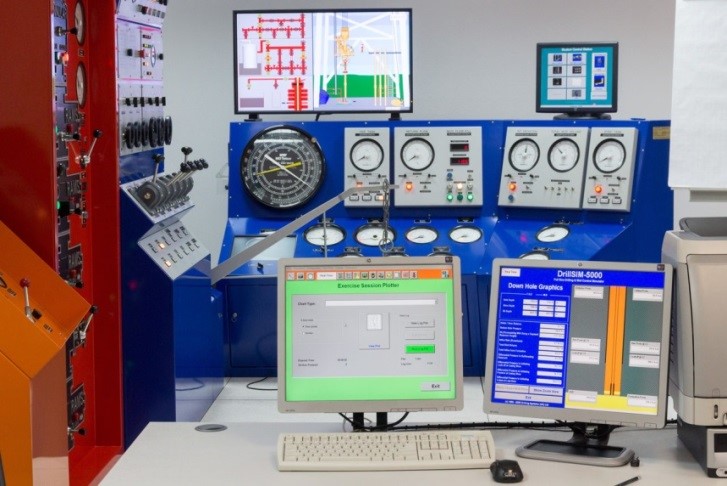

Полномасштабный тренажер DrillSIM–5000 предназначен для освоения навыков контроля и управления скважиной при ГНВП. Средства управления и контрольно-измерительная аппаратура тренажера не отличаются от реального оборудования. Для максимального соответствия обучения на тренажере условиям реальной буровой площадки используются звуковые эффекты, полностью синхронизированные с различными операциями, выполняемыми на тренажере: шумы буровых насосов, вращения ротора или верхнего привода, работы буровой лебедки и тормозной системы при СПО, аварийной сигнализации при нештатных ситуациях и др
Действия оператора тренажера, информация о работе спускоподъемного оборудования, роторной системы и другие сведения отображаются в реальном времени на специальном мониторе. Предусмотрена индивидуальная управляющая и регистрирующая станция обучаемого с сенсорным экраном для наблюдения за параметрами, не связанными напрямую с оборудованием буровой установки
На тренажере DrillSIM–5000 возможно выполнение следующих основных упражнений: бурение с верхним приводом и наземное ПВО; бурение ведущей бурильной трубой и наземное ПВО; ликвидация ГНВП с наземным ПВО; прихват инструмента; цементирование
В зависимости от выбранных условий, обучаемый тренируется решать следующие задачи: износ вооружения бурового долота; износ подшипника опоры бурового долота; ГНВП при бурении; эффект поршневания; ГНВП при СПО; многократные выбросы; потеря циркуляции; гидроразрыв пласта; образование грифонов; изменение системы промывки скважин; избыточный вес на крюке талевой системы; избыточное давление
В дополнение к оперативным задачам, инструктор может вводить многочисленные неисправности, которые делятся на скважинные (износ бурового долота; поглощение бурового раствора; прихват труб бурильной колонны, обрыв бурильной колонны; сужение ствола скважины) и относящиеся к оборудованию буровой установки (насосное, спускоподъемное, роторная система, наземное ПВО, дроссель)
Программное обеспечение тренажера позволяет изменять различные характеристики: тип и параметры бурового оборудования такие как - конструкцию скважины (диаметр и длину обсадных колонн, глубину башмака, открытого ствола), задать геологические характеристики вскрываемых пластов (градиент давления, пористость, проницаемость), характер насыщения изучаемого горизонта (вода, нефть, газ), тип и характеристики используемого ПВО

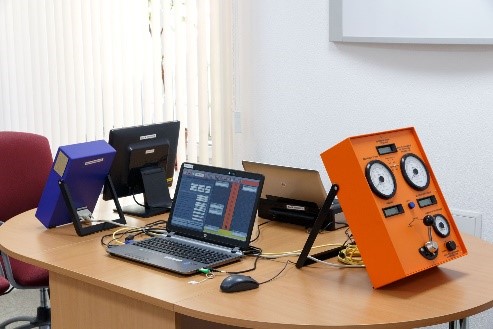

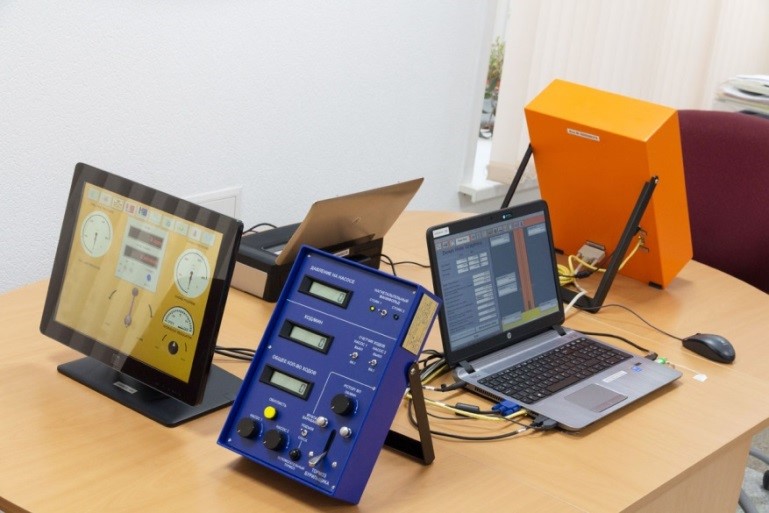

Тренажёр drillsim-20
Тренажёр DrillSIM-20 является аналогом полномасштабного бурового тренажёра DrillSIM-5000 и предназначен для обучения и проверки навыков и умений персонала по управлению скважиной при бурении и спуско-подъёмных операциях на суше и на море. Благодаря своим компактным размерам используется при проведении выездного обучения на территории заказчика
Оборудование тренажёра позволяет:
- имитировать основные процессы бурения и СПО;
- имитировать возникновение осложнений, связанных газонефтеводопроявлениями (ГНВП), а также других осложнений и аварийных ситуаций;
- производить герметизацию скважины жёстким и мягким способами;
- ликвидировать ГНВП методами бурильщика, ожидания и утяжеления, а также объёмным способом.
Математическая модель тренажеров DrillSIM позволяет с высокой точностью создать виртуальную модель скважины с учетом всех параметров, смоделировать различные решения аварийных ситуаций и выбрать среди них наиболее оптимальный способ

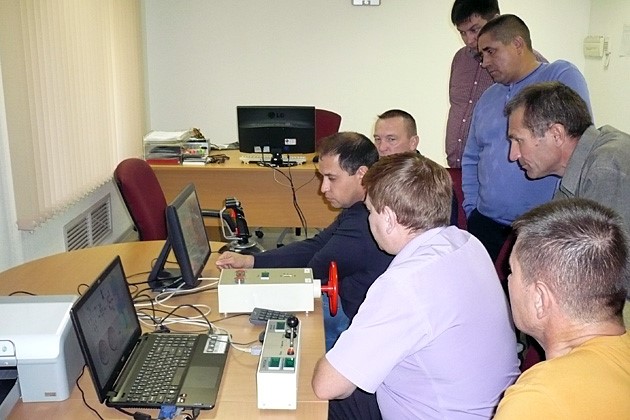

Тренажер-имитатор "ГЕОС-К11 ПЛЮС"
Тренажер-имитатор "ГЕОС-К11 плюс" предназначен для распознаванию и ликвидации газонефтеводопроявлений при бурении и СПО на суше и на море
