ИРНИТУ и Корпорация «Иркут» запатентовали ступенчатое сверло для обработки деталей из композитов и металлов

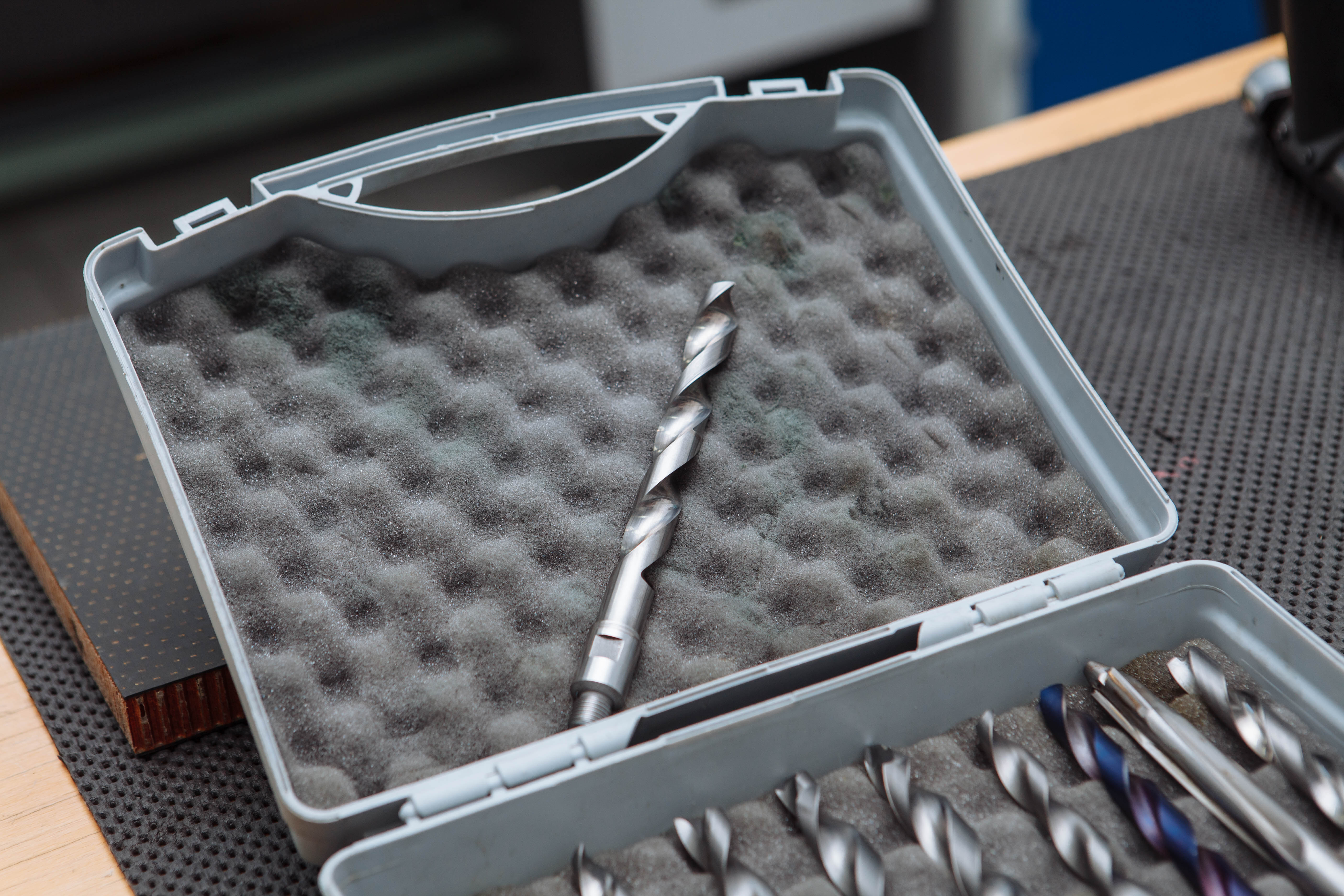

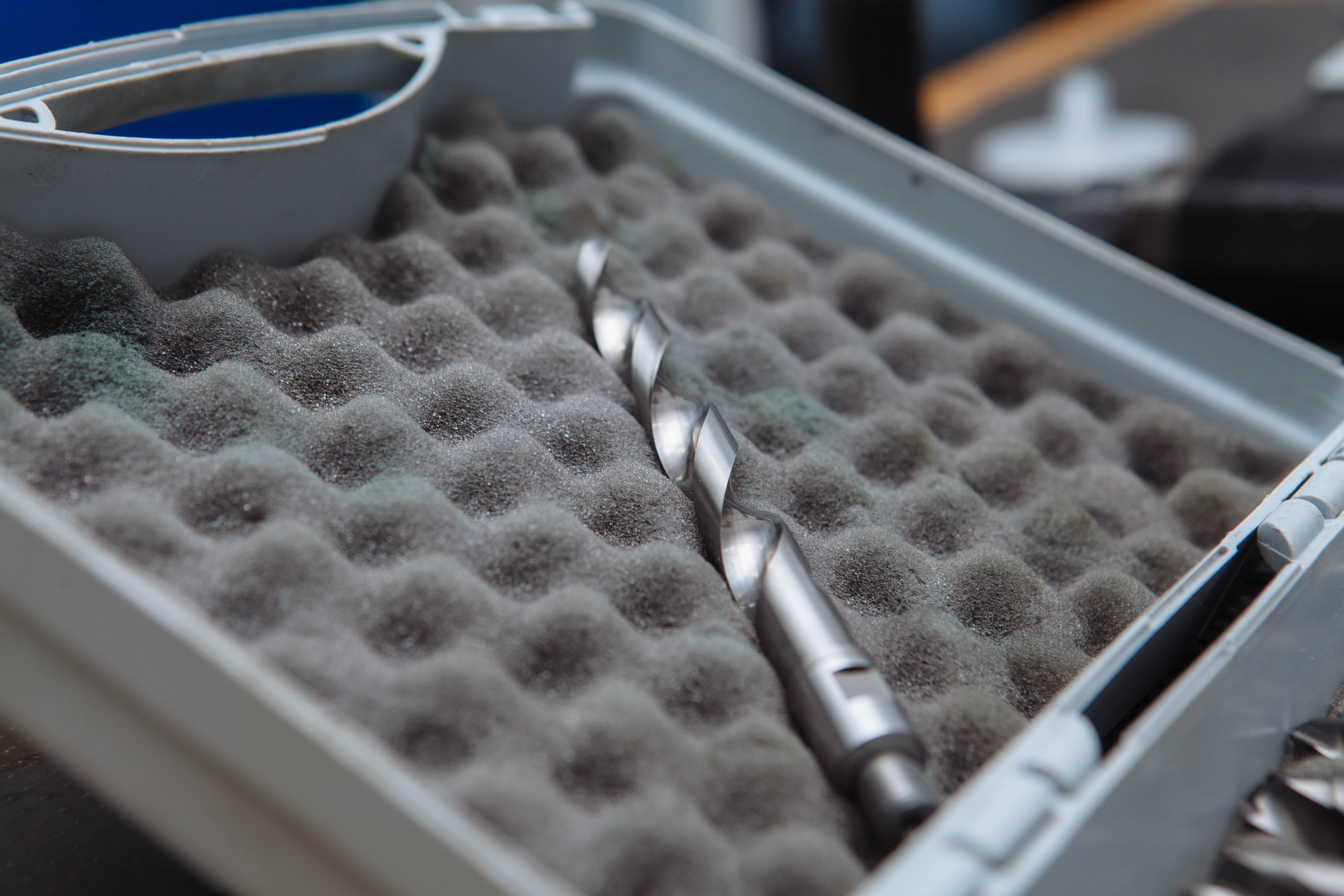

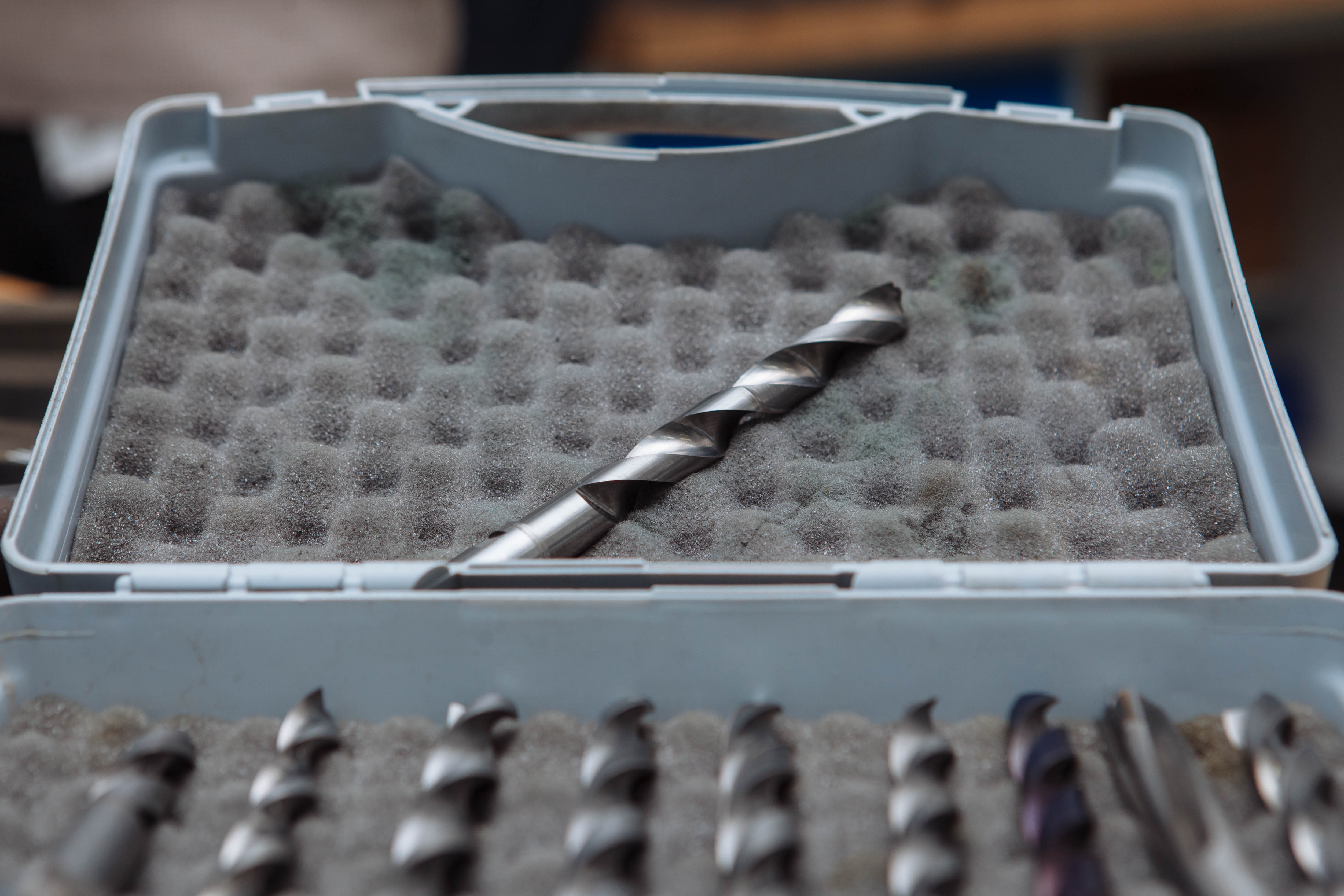

Ступенчатое сверло для обработки отверстий в смешанных пакетах, содержащих металлы и полимерные композиционные материалы, запатентовали  ИРНИТУ и ПАО «Научно-производственная корпорации «Иркут» (РОСТЕХ). Новый инструмент отлично зарекомендовал себя на опытных образцах, имитирующих стык консоли крыла центроплана самолета МС-21. Высокотехнологичный и экономически эффективный инструмент позволит  заводу не  зависеть от зарубежных поставщиков.

Авторами инновационной разработки являются начальник конструкторского бюро Иркутского авиазавода Евгений Каверзин, научный руководитель политеховской лаборатории обработки, ремонта и диагностики композиционных материалов Юрий Иванов, младший научный сотрудник Николай Чащин и аспирант Антон Стуров.

Как пояснил Юрий Иванов, ступенчатое сверло может быть использовано для сверления отверстий в деталях, содержащих полимерные композиционные материалы (углепластики и стеклопластики), в составе пакетов с металлическими сплавами. Сверло пригодно для обработки пакетов сложного состава:  «титановый сплав – ПКМ – титановый сплав», «титановый сплав – ПКМ – титановый сплав – алюминиевый сплав» и др. В будущем этот инструмент может использоваться в технологии стыковки.

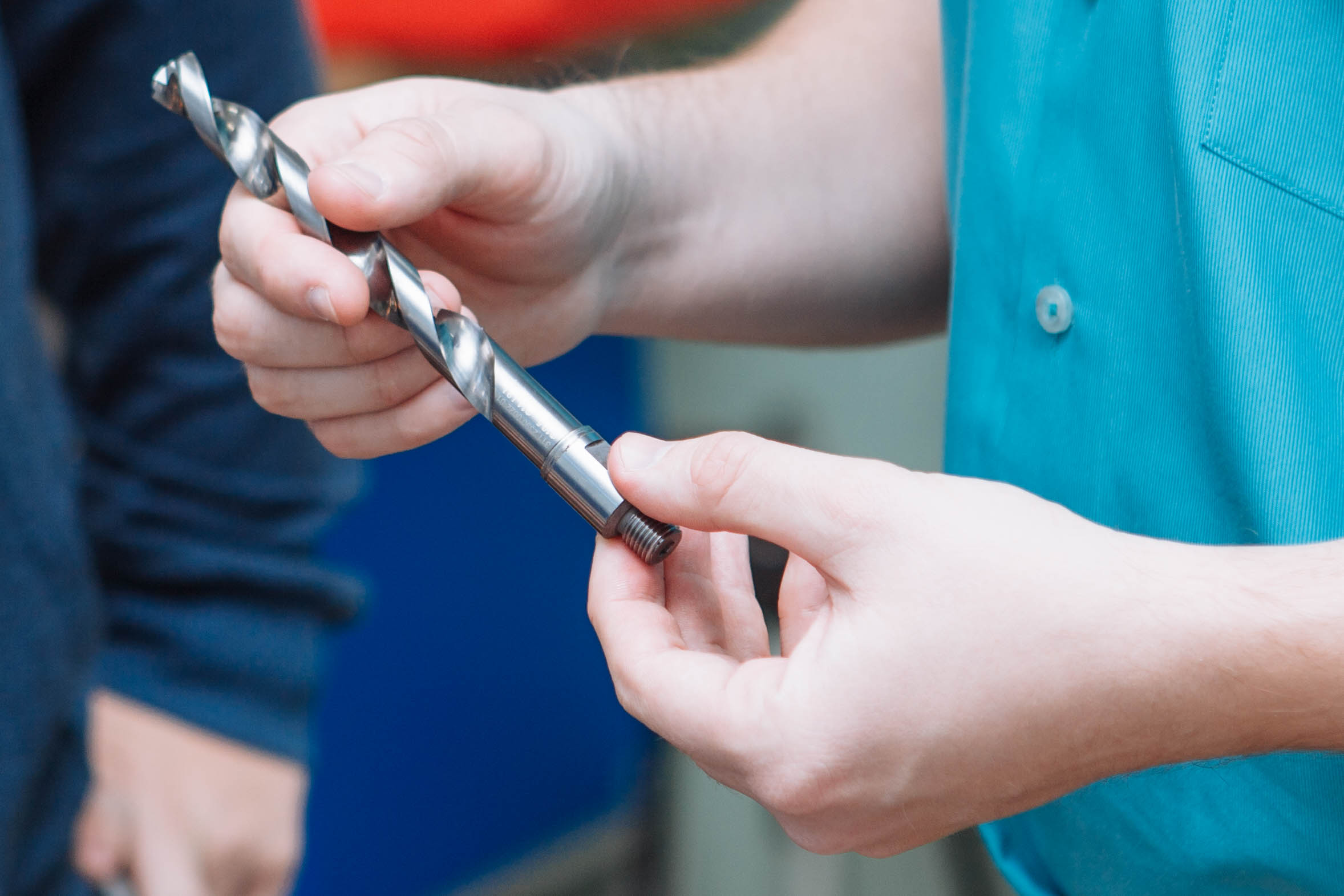

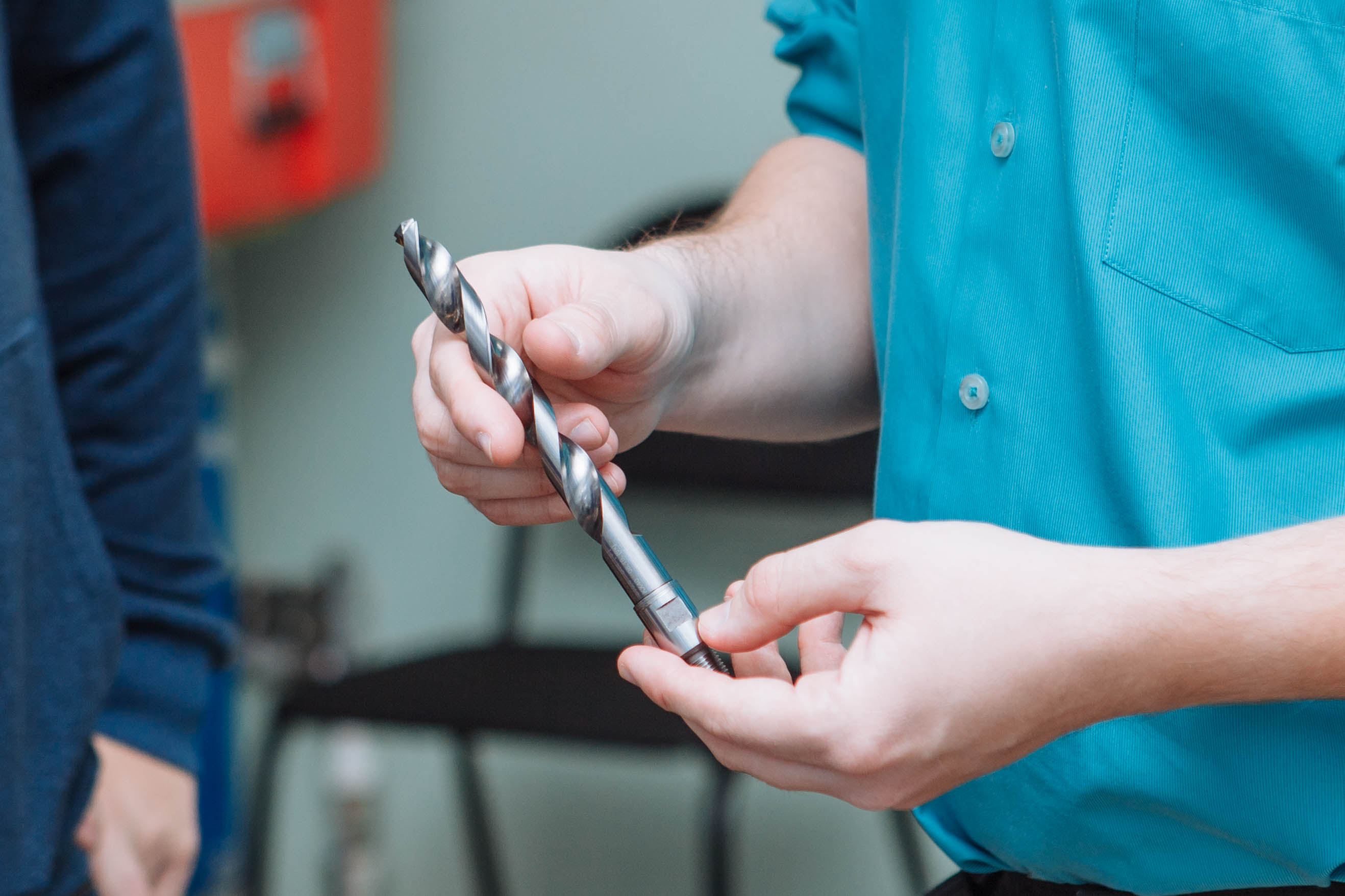

«Основным отличием данного сверла от прототипа является то, что оно предназначено для обработки смешанных пакетов, состоящих из разных комбинаций металлических сплавов и ПКМ. Сверло имеет хвостовик и ступенчатую режущую часть с двумя главными на ступени меньшего диаметра и вспомогательными криволинейными режущими кромками на ступени большего диаметра, поперечную режущую кромку и цилиндрические ленточки. С целью повышения производительности и улучшения качества обработки, главные режущие кромки выполнены с углом в плане 130-150 градусов, а вспомогательные режущие кромки имеют 150-170 градусов. При меньших углах в плане ухудшается подрезка полимерного композиционного материала, а при больших углах повышается интенсивность износа вспомогательных режущих кромок и уменьшается стойкость сверла», - рассказал
Юрий Иванов о конструктивных особенностях запатентованного инструмента, которые соответствуют критерию «новизна».

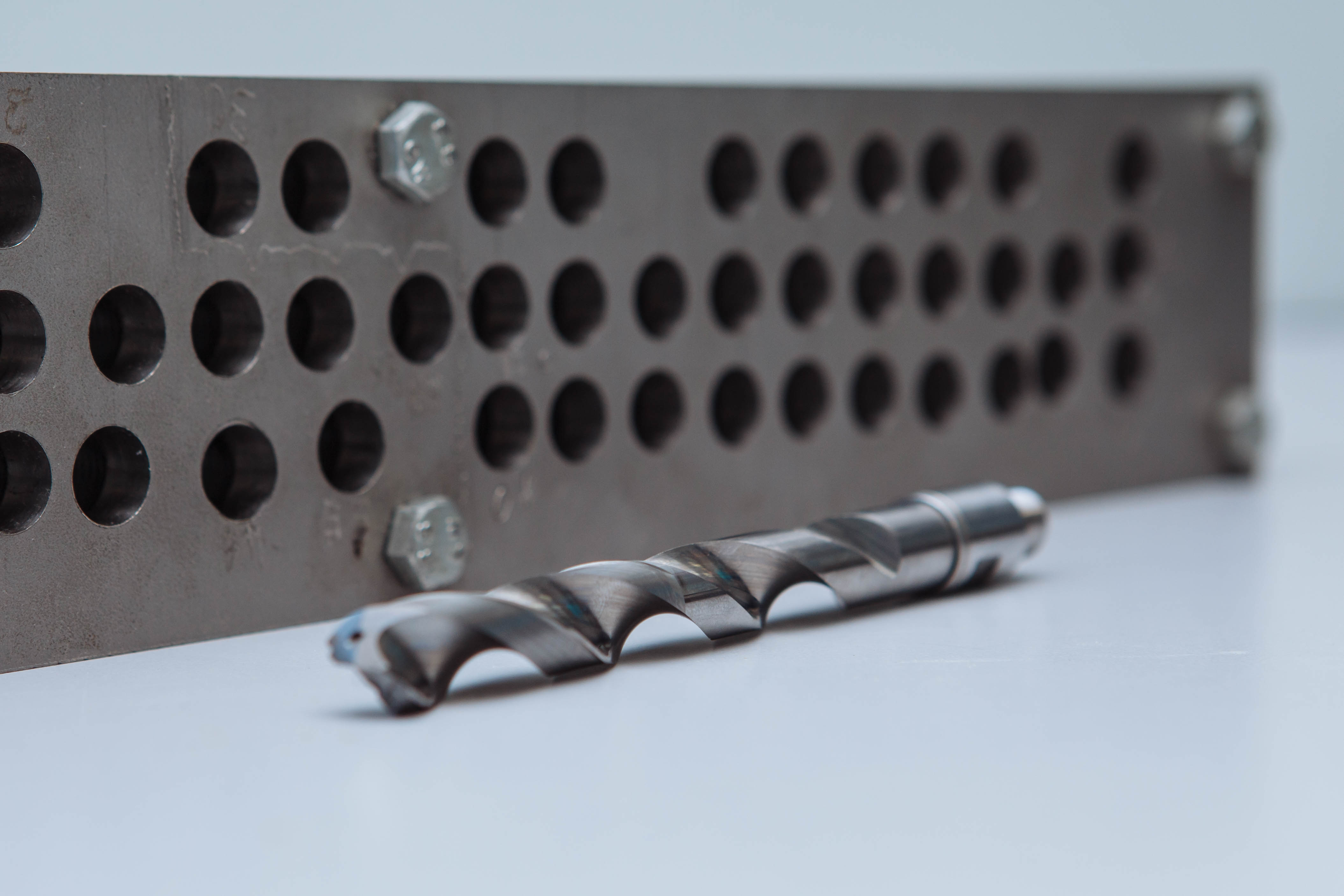

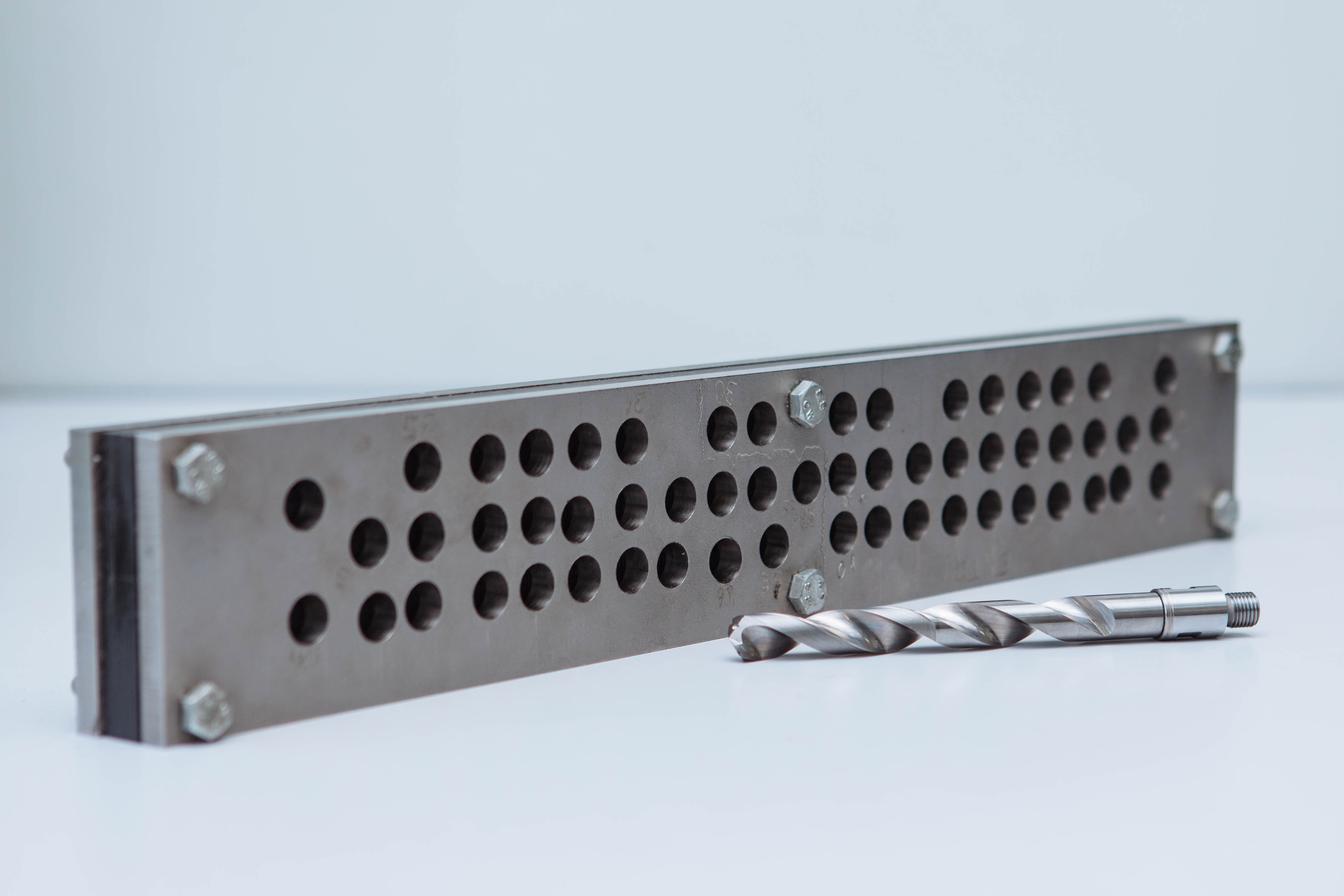

В ходе экспериментов на опытных образцах ступенчатое сверло показало высокую точность и стойкость. Стоимость нового инструмента в 3-5 раз дешевле зарубежных аналогов.

Титановые сплавы и композиционные материалы различаются по своим свойствам, поэтому сложно подобрать оптимальный инструмент и режимы резания. В частности,  данные материалы имеют разные коэффициенты температурного расширения. Сотрудники ИРНИТУ  уже много лет работают над  этой задачей, дают рекомендации по геометрии режущей части,  углам, конструкции и диаметру. Проведенные исследования позволяют  решить проблему выбора режимов резания в зависимости от состава пакета, его толщины, диаметра отверстия, технологического оборудования и других технологических параметров.

Первое сверло для стыковки крыла из композиционного материала и титанового  центроплана самолета политеховцы и специалисты ИАЗ  запатентовали в 2015 году.

Всего у Иркутского авиазавода и ИРНИТУ 19 совместных патентов, а также более 20 свидетельств на регистрацию программ ЭВМ.
