Сотрудники Центра маркшейдерских и геодезических инноваций ИРНИТУ создали первую партию инклинометров и объединили приборы в умную сеть. Демонстрационный полигон располагается в здании вузовского Технопарка. Научно-исследовательские и опытно-конструкторские работы (НИОКР) проводятся в рамках Программы «Приоритет 2030».

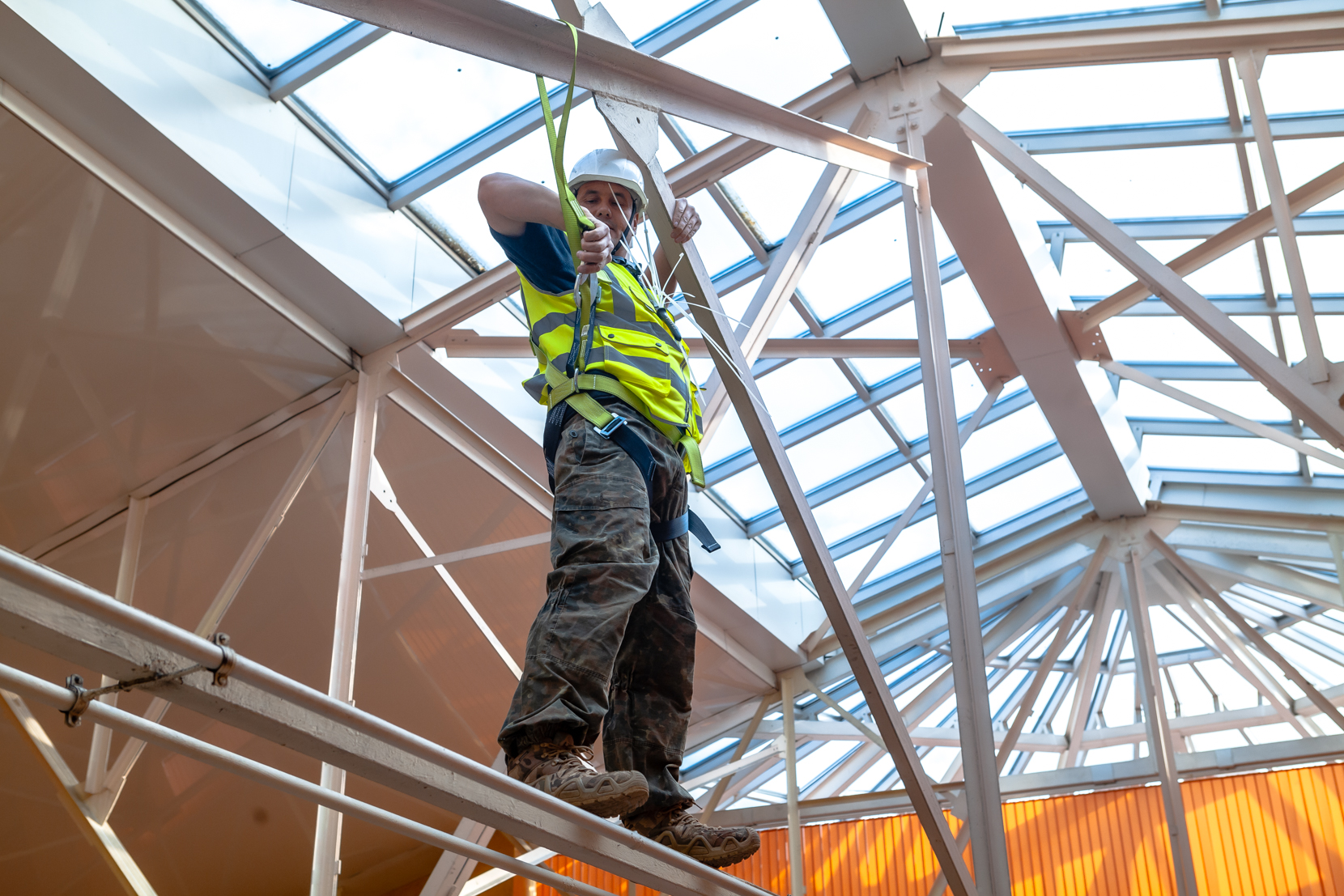

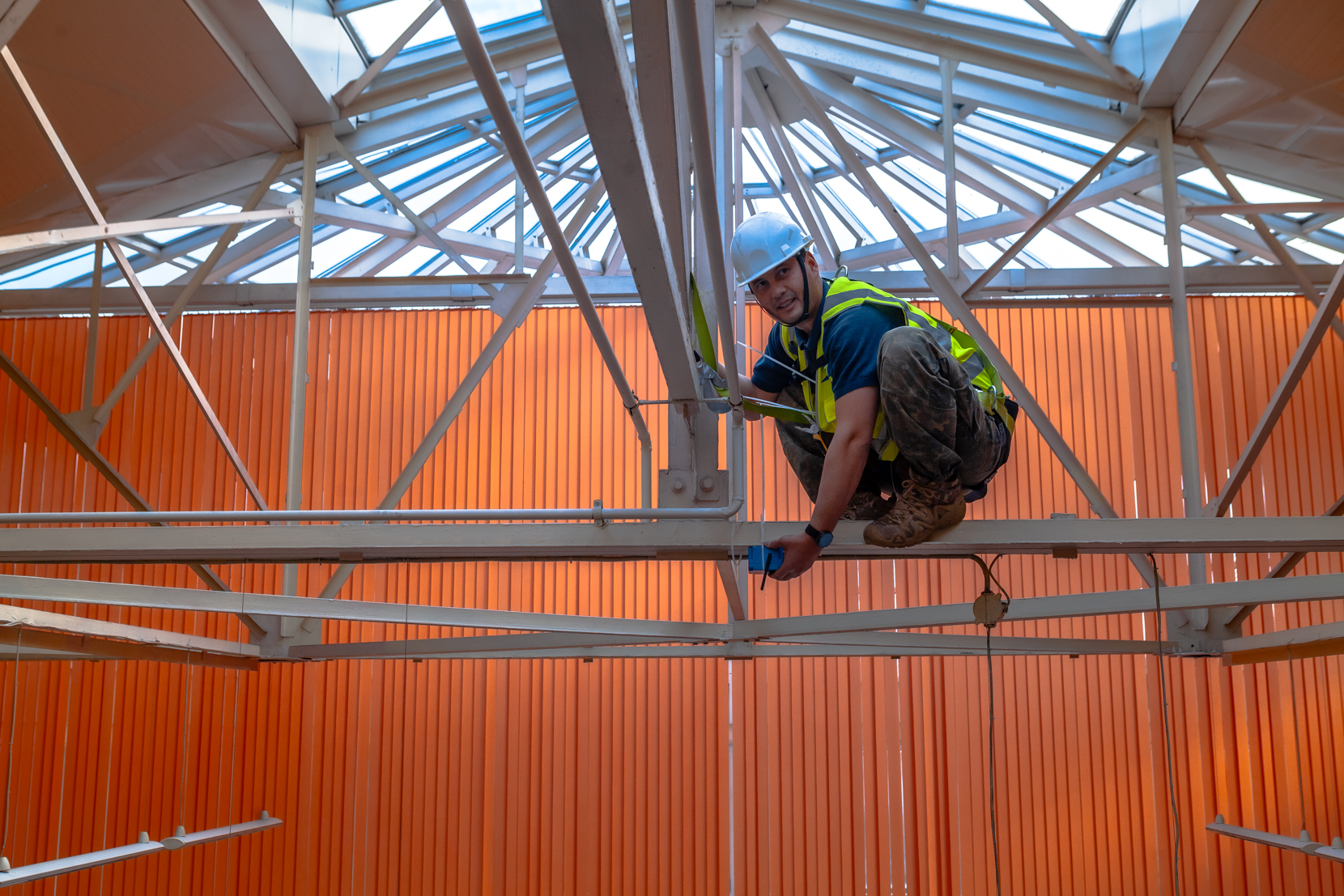

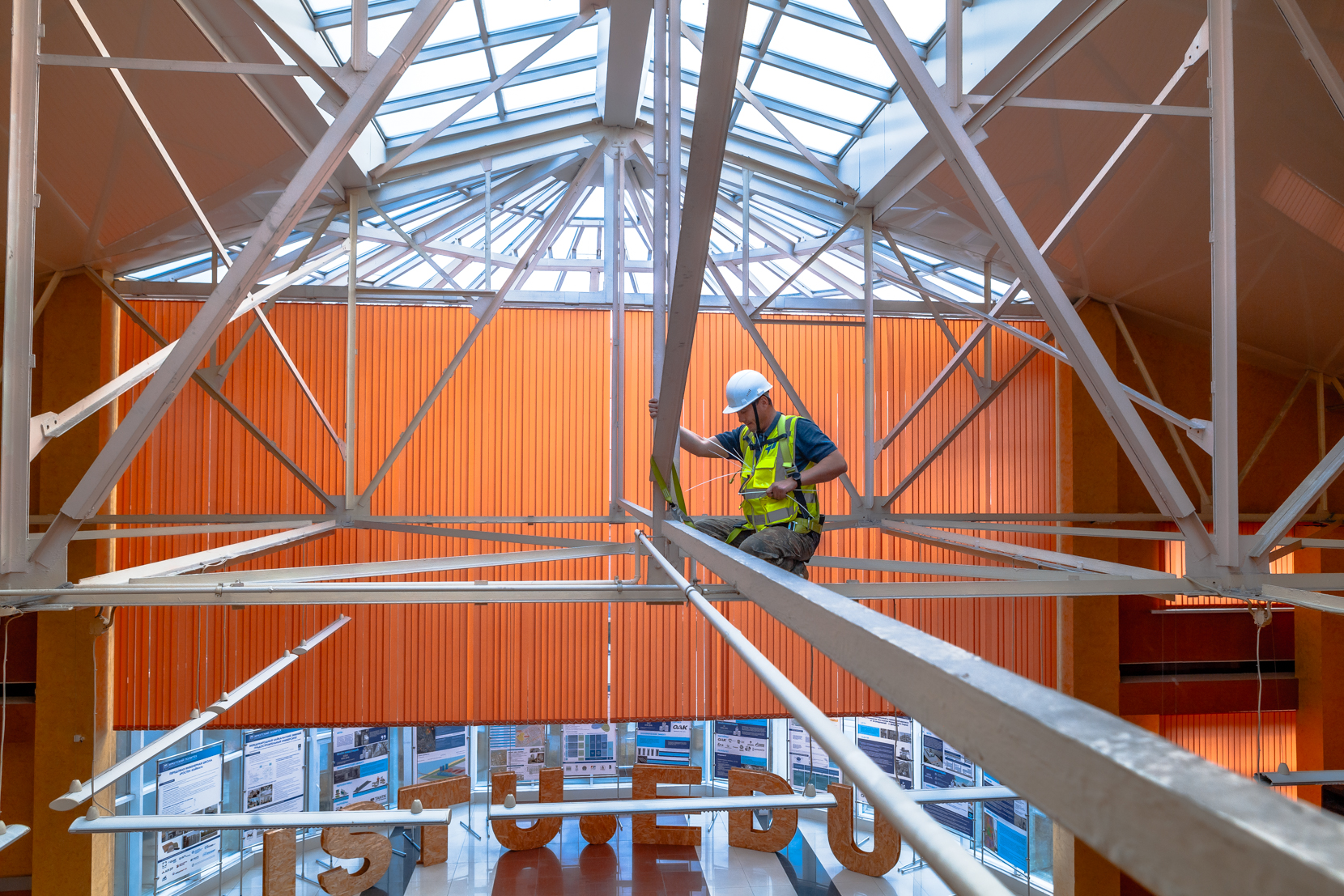

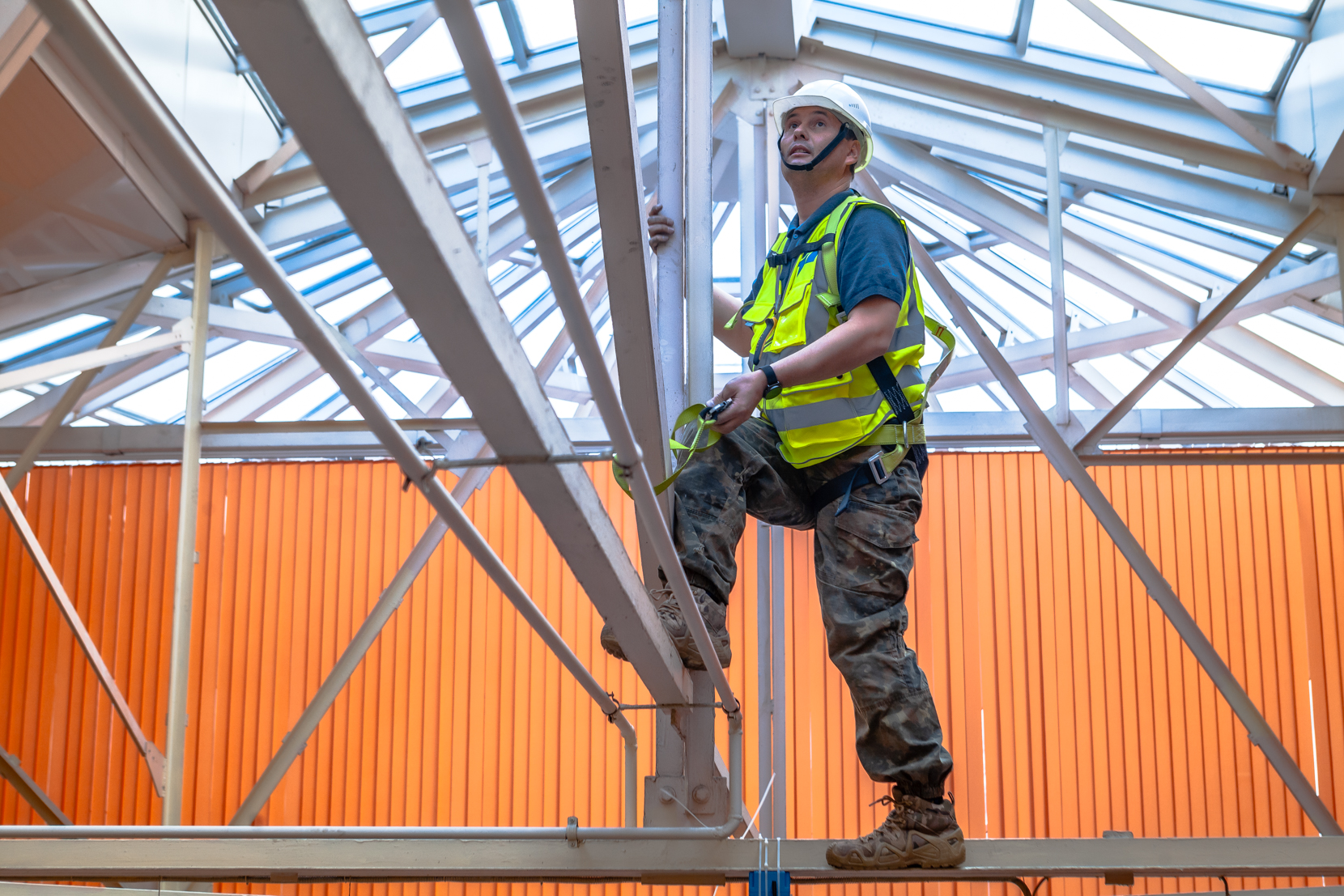

Маркшейдеры установили десять высокоточных приборов на металлические конструкции в Технопарке, представляющим собой современное здание атриумного типа. Умная сеть позволит в динамике наблюдать за деформациями конструкций и продемонстрирует преимущества отечественных инклинометров бизнес-партнерам университета.

Инициатором разработки прибора выступил главный конструктор Центра маркшейдерско-геодезических инноваций Семён Гриднев. Ранее он оснащал китайскими инклинометрами автоматизированные станции для профилирования шахтных стволов «ЛИС-1» (изобретение запатентовано). Из-за проблем с настройками и поставками Семён Гриднев решил заменить зарубежные измерительные приборы на отечественные, поручив своим аспирантам Алине Гусевой и Ярославу Малмыгину спроектировать собственную печатную плату. Талантливые инженеры успешно справились с заданием. Они научились проектировать и программировать недорогие печатные платы, не только не уступающие китайским аналогам, но и опережающие их по мощности и точности. Политеховцам удалось добиться очень высокой точности измерения - 0,001 градус.

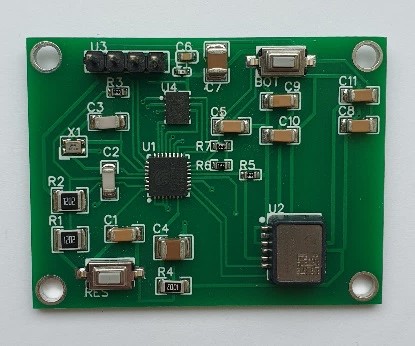

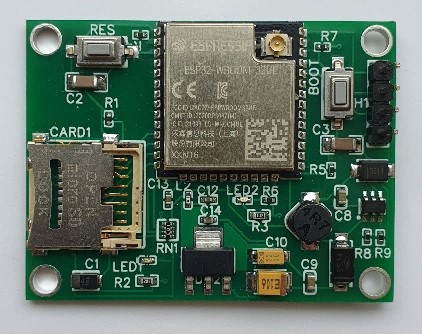

В настоящее время создано два типа приборов, один из которых применяется для станции «ЛИС-1» и её последующих модификаций. Основой автономного прибора, который можно поставить на любую конструкцию, стала более функциональная плата с мощным микроконтроллером и другими элементами электроники (встроенная карта памяти, беспроводной интерфейс Wi-Fi и Bluetooth).

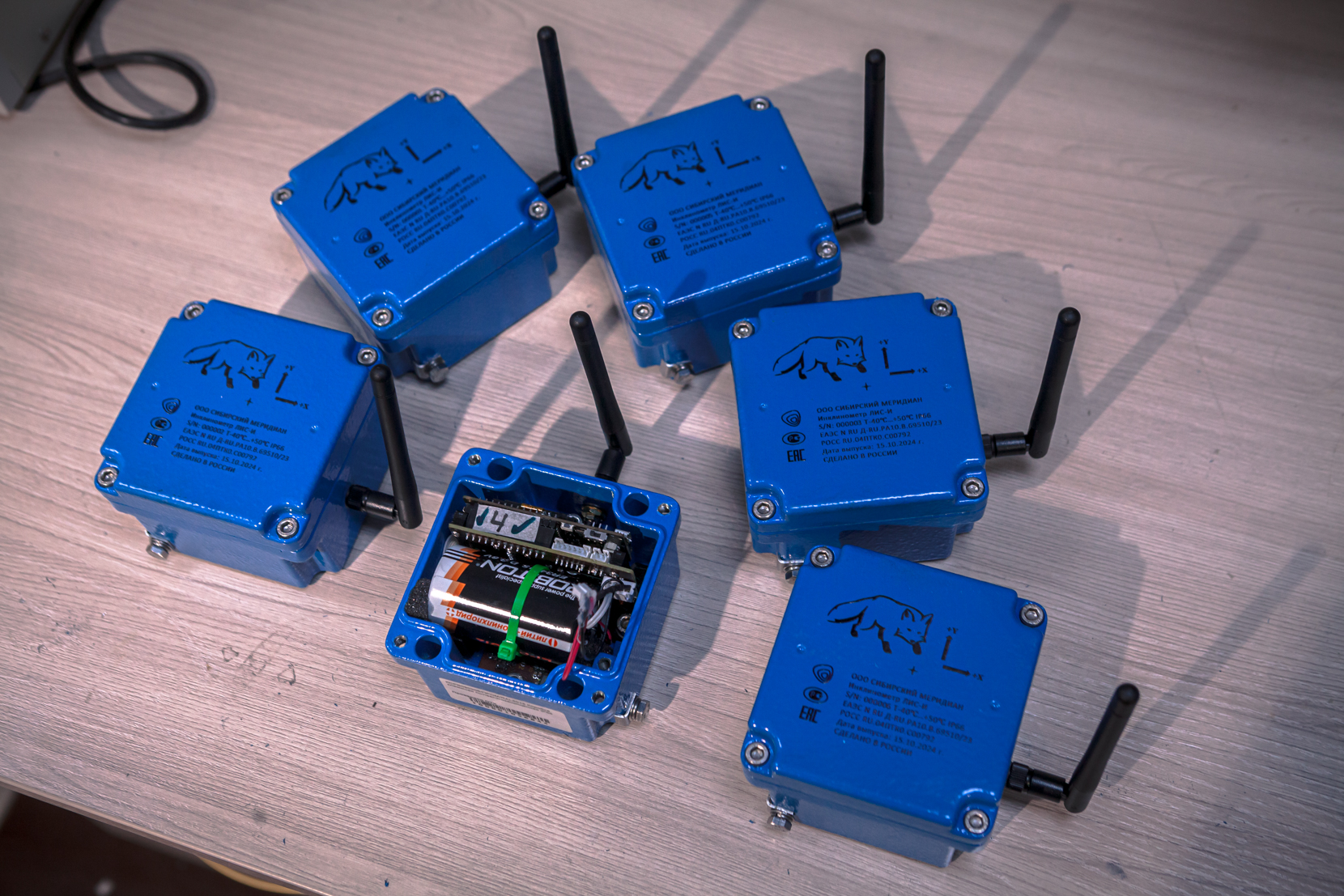

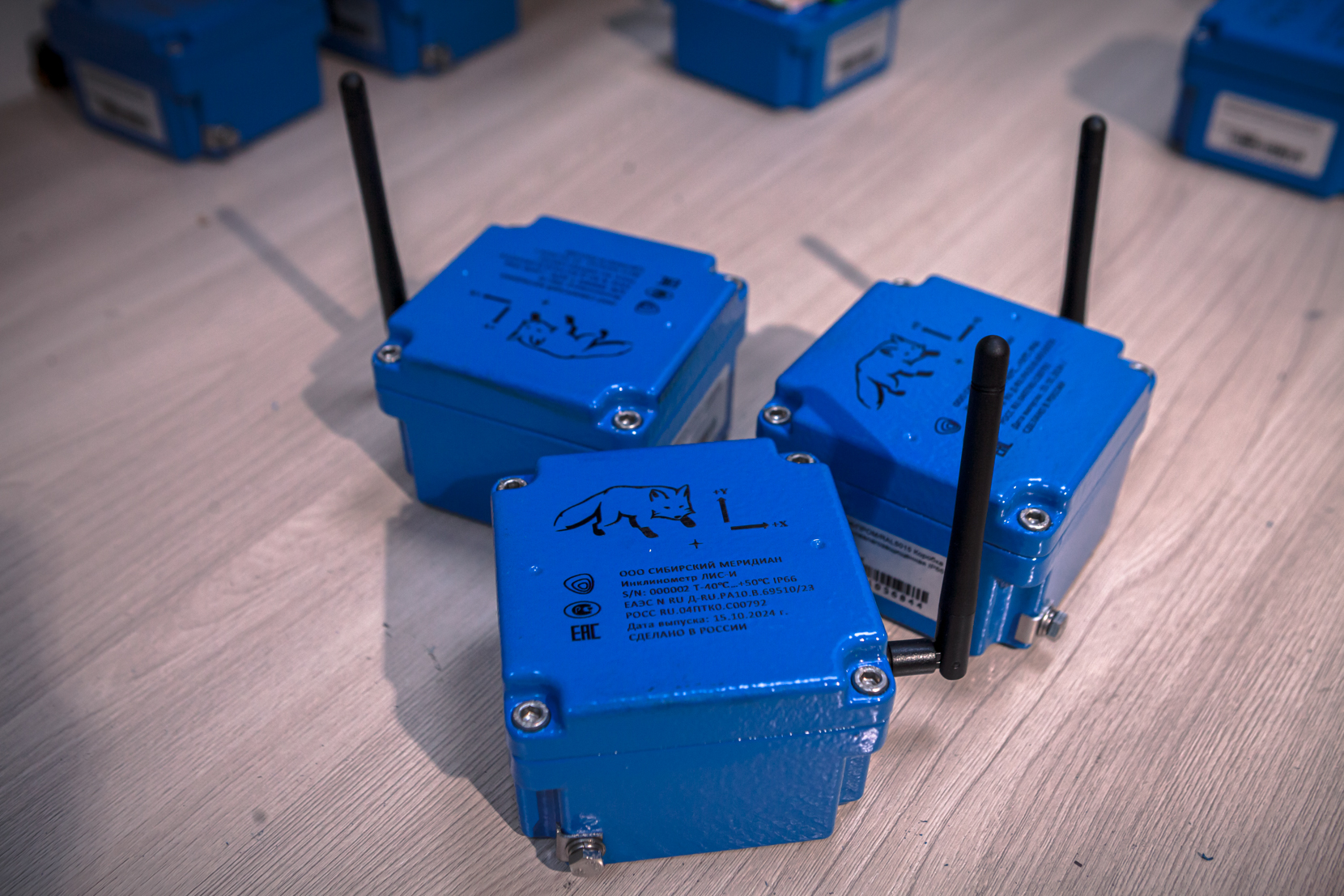

«Наш «продвинутый» инклинометр отличается от конкурентов тем, что предусмотрена возможность подключения тензодатчиков или датчиков температуры. Вся «начинка» защищена надежным корпусом, прибор может работать один год без подзарядки.

Инклинометр обеспечит быстрое измерение углов наклона любого объекта. Приборы могут располагаться на мостах, высотных зданиях, плотинах, нефтяных вышках, а также на наливных резервуарах. Система позволяет с высокой точностью отслеживать смещение фундамента (информация отображается онлайн) и предупредить его повреждение. В совокупности система датчиков и ПО смогут создавать трехмерную модель деформаций в реальном времени.

Разработанный нами высокотехнологичный продукт по стоимости в несколько раз дешевле аналогов. Цена инклинометра не превысит 60 тысяч рублей, в отличие от существующих сегодня на российском рынке приборов стоимостью 300 тысяч рублей», - сообщил Семён Гриднев.

Иркутские политеховцы прорабатывают договор на поставку первой партии инклинометров Быстринскому ГОКу («Норникель») для наблюдений за ёмкостями с нефтепродуктами. Обсуждается вопрос об изготовлении 48 приборов.

Сотрудники Центра маркшейдерских и геодезических инноваций считают перспективным использовать измерительные приборы не только для мониторинга деформаций нефтяного хозяйства. Система инклинометров способна заменить традиционные способы измерений, которые по маркшейдерским инструкциям регулярно проводятся на горнодобывающих предприятиях. Зная точное расстояние между датчиками и учитывая отклонение от вертикали, можно высчитать вертикальные деформации до миллиметра.

Отметим, что демонстрационный полигон также будет использоваться для научно-исследовательских целей. Студентам из научного общества «Алидада» предстоит отслеживать координаты с помощью высокоточных стандартных геодезических методов и сравнивать их с показаниями инклинометров, размещенных в Технопарке.
