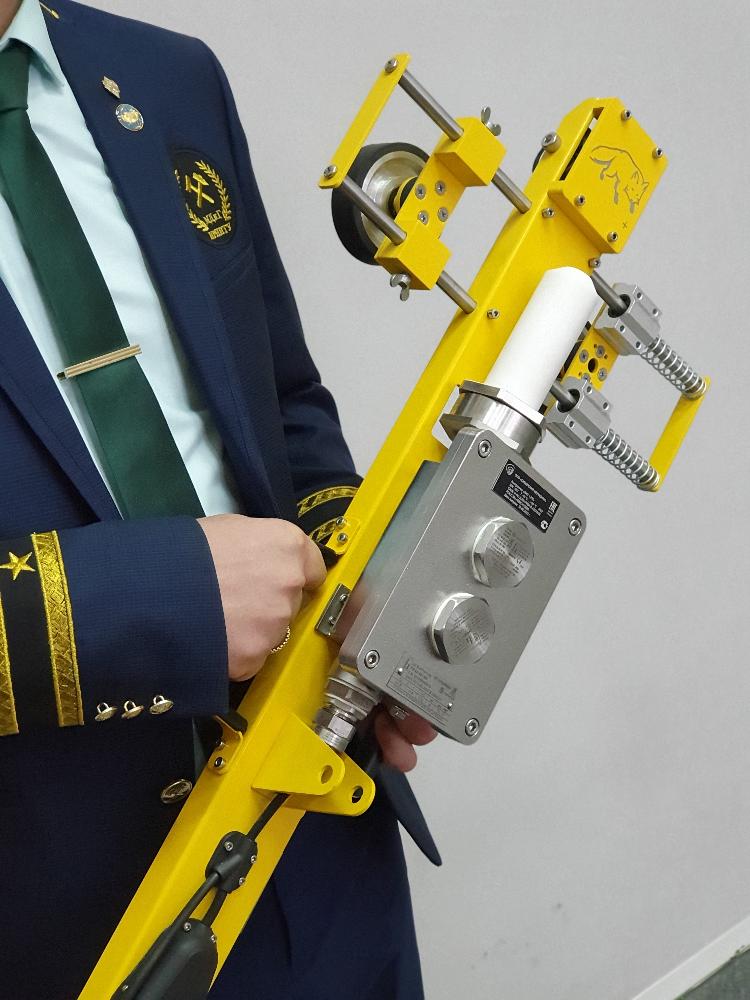

В 2022 году закончена разработка взрывобезопасной профилировочной станции, не имеющей аналогов в мире. Система предназначена для выполнения профильной съёмки одно- и двусторонних проводников рельсовых и коробчатых профилей на рудниках и шахтах имеющих взрывоопасную среду. Первый экземпляр ЛИС-РО подготовлен к отправке в АО «Варкутауголь». Рыночная стоимость прибора 8 млн. руб.
Технические характеристики
- время непрерывной работы – не менее 5 ч.;
- диапазон рабочих температур – от -5 до +35°С;
- скорость движения в режиме измерений – не более 2 м/с;
- напряжение питания – не более 4,2 В;
- средняя наработка на отказ – не менее 1000 ч;
- уровень защиты – IP67;
- габаритные размеры системы – 1000х370х160 мм;
- масса системы – не более 35 кг.
Метрологические характеристики
- диапазон измерения износа проводника – от -40 до +20 мм;
- погрешность измерения износа проводника – ±1 мм;
- диапазон измерения отклонения ширины колеи – ± 40 мм;
- погрешность измерения отклонения ширины колеи – ± 2 мм;
- диапазон измерения отклонения по вертикали – ± 8;
- погрешность определения отклонения от вертикали – ± 0,05;
- диапазон измерения привязки по глубине – без ограничений;
- погрешность привязки по глубине, мм – ± 1,0 + 0,0005*L, где L – пройденный путь в метрах.
Основные возможности станции
- измерение ширины колеи;
- измерение бокового износа проводников;
- измерение отклонений проводников от вертикали в двух плоскостях;
- видеофиксация.
Преимущества:

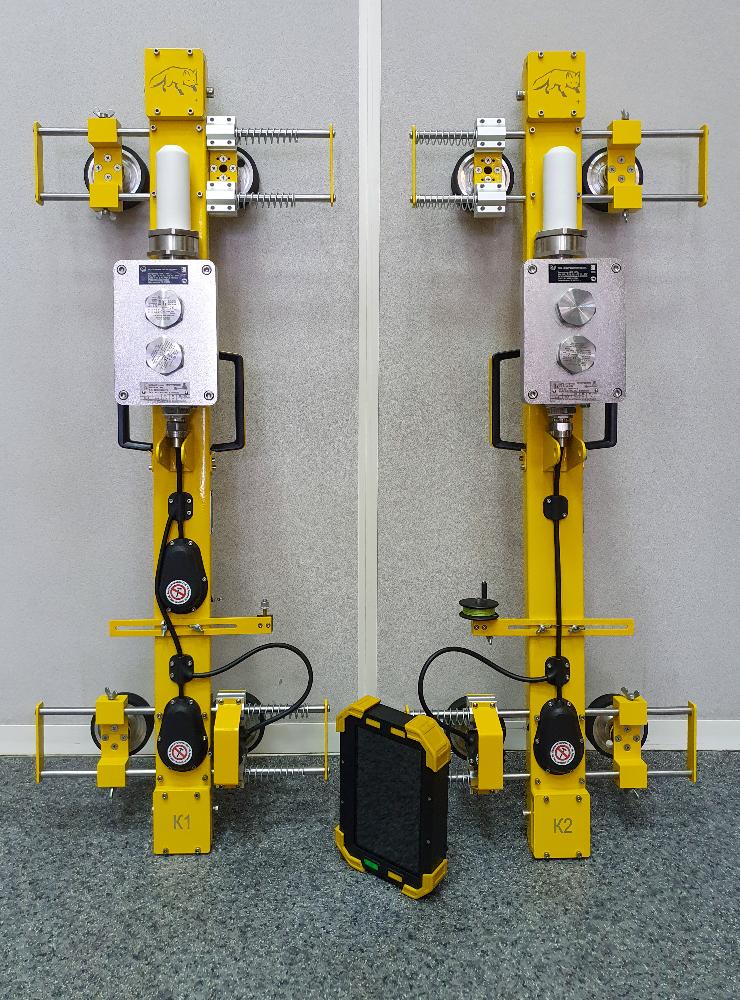

- отсутствие проводов (каретки соединяются по Wi-Fi);
- взрывобезопасное исполнение;

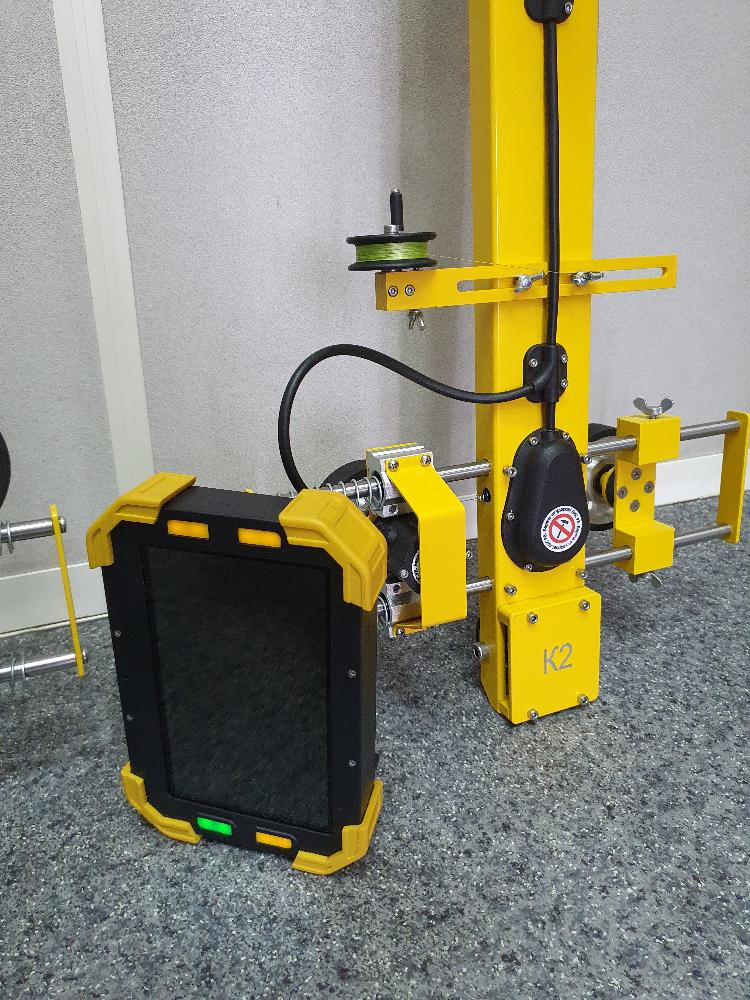

- отображение данных профилирования в реальном времени;
- беспроводное управление;
- непрерывная работа на встроенном аккумуляторе более 8 ч.;
- нет ограничений по глубине;
- применение на любых типах жёстких проводников;
- два ходовых ролика, улучшающих точность привязки по высоте;
- резиновое покрытие роликов;
- защита от пыли и влаги, все материалы и узлы коррозийно-стойкие;
- легкий вес и компактность, размер транспортировочного кейса 1187*525*203, вес вместе со станцией 38 кг, станция укладывается в собранном виде.
